ALPINE MRV-F340 Owner's Manual

Cover page of ALPINE MRV-F340 Owner's Manual

Owner's Manual for ALPINE MRV-F340, downloadable as a PDF file.

Manual details

  • Immediate download after payment.
  • Delivered as a PDF file.
  • The manual has 20 pages
  • File size: 0.73 MB
  • Available language versions: French, English, Spanish
  • Different language versions may vary sligthly in file size and page count.

We guarantee that...

  • our manuals are complete,
  • our manuals are checked with antivirus,
  • We'll issue refund if the manual is damaged, incomplete or unreadable (our refund policy)

Sample pages

Thumbnail of page 1Thumbnail of page 2Thumbnail of page 3Thumbnail of page 4
Thumbnail of page 5Thumbnail of page 6Thumbnail of page 7Thumbnail of page 8
Thumbnail of page 9
background image
1
Español
Français
English
R
· OWNER'S MANUAL
Please read this manual to maximize your enjoyment of the outstanding
performance and feature capabilities of the equipment, then retain the
manual for future reference.
· MODE D'EMPLOI
Veuillez lire ce mode d'emploi pour tirer pleinement profit des
excellentes performances et fonctions de cet appareil, et conservez-le
pour toute référence future.
· MANUAL DE OPERACION
Lea este manual, por favor, para disfrutar al máximo de las
excepcionales prestaciones y posibilidades funcionales que ofrece el
equipo, luego guarde el manual para usarlo como referencia en el futuro.
MRV-F450
5/4/3 CHANNEL POWER AMPLIFIER
MRV-F540/MRV-F340
4/3/2 CHANNEL POWER AMPLIFIER
CONTENTS
WARNING ............................................................... 2
CAUTION ................................................................ 3
INSTALLATION ....................................................... 4
CONNECTIONS ....................................................... 6
CONNECTIONS CHECK LIST ................................. 10
SWITCH SETTINGS .............................................. 12
SYSTEM DIAGRAMS ............................................ 15
SPECIFICATIONS .................................................. 19
ACCESSORIES
· End Cover ........................................................... 1
· Terminal Cover ................................................... 1
· Bracket ............................................................... 2
· Hexagon Wrench (M3) ....................................... 1
· Hexagon Wrench (M4) ....................................... 1
· Self-Tapping Screw ............................................ 4
· Machine Screw ................................................... 4
· Hexagon Screw (M3) ......................................... 2
· Hexagon Screw (M4) ......................................... 3
· Double Face Tape ........................................ 1 SET
· Cushion ....................................................... 1 SET
· Insulation Tube (for Power Supply/
for Speaker Output) .................................... 1 SET
· Rubber pipe ........................................................ 1
· Speaker Input Connector (MRV-F340 only) ........ 1
TABLE DES MATIERES
AVERTISSEMENT ...................................................... 2
ATTENTION ................................................................ 3
INSTALLATION .......................................................... 4
CONNEXIONS ............................................................ 6
LISTE DE VERIFICATION DES CONNEXIONS ........... 10
REGLAGES DE COMMUTATEUR .............................. 12
DIAGRAMMES DU SYSTEME .................................. 15
SPECIFICATIONS ..................................................... 19
ACCESSOIRES
· Couvercle d'achèvement ........................................ 1
· Couvercle cache-bornes ........................................ 1
· Support ................................................................. 2
· Clé hexagonale (M3) ............................................. 1
· Clé hexagonale (M4) ............................................. 1
· Vis autotaraudeuse ................................................ 4
· Vis à métaux .......................................................... 4
· Vis à six pans (M3) ............................................... 2
· Vis à six pans (M4) ............................................... 3
· Ruban adhésif double face ............................. 1 JEU
· Coussin .......................................................... 1 JEU
· Tube d'isolation (pour alimentation/
pour la sortie de haut-parleur) ......................... 1 JEU
· Tube en caoutchouc .............................................. 1
· Connecteur d'entrée de haut-parleur
(uniquement MRV-F340) ....................................... 1
INDICE
ADVERTENCIA ........................................................ 2
PRUDENCIA ........................................................... 3
INSTALACION ......................................................... 4
CONEXIONES ......................................................... 6
LISTA DE VERIFICACION DE CONEXIONES .......... 10
AJUSTES DEL INTERRUPTOR .............................. 12
DIAGRAMAS DEL SISTEMA ................................. 15
ESPECIFICACIONES ............................................. 19
ACCESORIOS
· Cubierta de acabado ........................................... 1
· Cubierta de terminales ....................................... 1
· Soporte .............................................................. 2
· Llave hexagonal (M3) ......................................... 1
· Llave hexagonal (M4) ......................................... 1
· Tornillo autorroscante ........................................ 4
· Tornillo para metales .......................................... 4
· Tornillo hexagonal (M3) ..................................... 2
· Tornillo hexagonal (M4) ..................................... 3
· Cinta de doble cara ................................. 1 JUEGO
· Almohadilla ............................................ 1 JUEGO
· Tubo de aislamiento (para la alimentación/
para la salida de altavoz) ........................ 1 JUEGO
· Tubo de caucho .................................................. 1
· Conector de entrada del altavoz
(MRV-F340 solamente) ...................................... 1
Español
Français
English
background image
1
Español
Français
English
R
· OWNER'S MANUAL
Please read this manual to maximize your enjoyment of the outstanding
performance and feature capabilities of the equipment, then retain the
manual for future reference.
· MODE D'EMPLOI
Veuillez lire ce mode d'emploi pour tirer pleinement profit des
excellentes performances et fonctions de cet appareil, et conservez-le
pour toute référence future.
· MANUAL DE OPERACION
Lea este manual, por favor, para disfrutar al máximo de las
excepcionales prestaciones y posibilidades funcionales que ofrece el
equipo, luego guarde el manual para usarlo como referencia en el futuro.
MRV-F450
5/4/3 CHANNEL POWER AMPLIFIER
MRV-F540/MRV-F340
4/3/2 CHANNEL POWER AMPLIFIER
CONTENTS
WARNING ............................................................... 2
CAUTION ................................................................ 3
INSTALLATION ....................................................... 4
CONNECTIONS ....................................................... 6
CONNECTIONS CHECK LIST ................................. 10
SWITCH SETTINGS .............................................. 12
SYSTEM DIAGRAMS ............................................ 15
SPECIFICATIONS .................................................. 19
ACCESSORIES
· End Cover ........................................................... 1
· Terminal Cover ................................................... 1
· Bracket ............................................................... 2
· Hexagon Wrench (M3) ....................................... 1
· Hexagon Wrench (M4) ....................................... 1
· Self-Tapping Screw ............................................ 4
· Machine Screw ................................................... 4
· Hexagon Screw (M3) ......................................... 2
· Hexagon Screw (M4) ......................................... 3
· Double Face Tape ........................................ 1 SET
· Cushion ....................................................... 1 SET
· Insulation Tube (for Power Supply/
for Speaker Output) .................................... 1 SET
· Rubber pipe ........................................................ 1
· Speaker Input Connector (MRV-F340 only) ........ 1
TABLE DES MATIERES
AVERTISSEMENT ...................................................... 2
ATTENTION ................................................................ 3
INSTALLATION .......................................................... 4
CONNEXIONS ............................................................ 6
LISTE DE VERIFICATION DES CONNEXIONS ........... 10
REGLAGES DE COMMUTATEUR .............................. 12
DIAGRAMMES DU SYSTEME .................................. 15
SPECIFICATIONS ..................................................... 19
ACCESSOIRES
· Couvercle d'achèvement ........................................ 1
· Couvercle cache-bornes ........................................ 1
· Support ................................................................. 2
· Clé hexagonale (M3) ............................................. 1
· Clé hexagonale (M4) ............................................. 1
· Vis autotaraudeuse ................................................ 4
· Vis à métaux .......................................................... 4
· Vis à six pans (M3) ............................................... 2
· Vis à six pans (M4) ............................................... 3
· Ruban adhésif double face ............................. 1 JEU
· Coussin .......................................................... 1 JEU
· Tube d'isolation (pour alimentation/
pour la sortie de haut-parleur) ......................... 1 JEU
· Tube en caoutchouc .............................................. 1
· Connecteur d'entrée de haut-parleur
(uniquement MRV-F340) ....................................... 1
INDICE
ADVERTENCIA ........................................................ 2
PRUDENCIA ........................................................... 3
INSTALACION ......................................................... 4
CONEXIONES ......................................................... 6
LISTA DE VERIFICACION DE CONEXIONES .......... 10
AJUSTES DEL INTERRUPTOR .............................. 12
DIAGRAMAS DEL SISTEMA ................................. 15
ESPECIFICACIONES ............................................. 19
ACCESORIOS
· Cubierta de acabado ........................................... 1
· Cubierta de terminales ....................................... 1
· Soporte .............................................................. 2
· Llave hexagonal (M3) ......................................... 1
· Llave hexagonal (M4) ......................................... 1
· Tornillo autorroscante ........................................ 4
· Tornillo para metales .......................................... 4
· Tornillo hexagonal (M3) ..................................... 2
· Tornillo hexagonal (M4) ..................................... 3
· Cinta de doble cara ................................. 1 JUEGO
· Almohadilla ............................................ 1 JUEGO
· Tubo de aislamiento (para la alimentación/
para la salida de altavoz) ........................ 1 JUEGO
· Tubo de caucho .................................................. 1
· Conector de entrada del altavoz
(MRV-F340 solamente) ...................................... 1
Español
Français
English
background image
2
Español
Français
English
Introduction:
Please read this OWNER'S MANUAL thoroughly to fa-
miliarize yourself with each control and function. We at
ALPINE hope that your new MRV-F450/MRV-F540/MRV-
F340 will give you many years of listening enjoyment.
In case of problems when installing your MRV-F450/
MRV-F540/MRV-F340, please contact your authorized
ALPINE dealer.
CAUTION: These controls are for tuning your system.
Please consult your authorized Dealer for adjustment.
This symbol means important in-
structions.
Failure to heed them can result in
serious injury or death.
This symbol means important in-
structions.
Failure to heed them can result in
injury or property damages.
WARNING
DO NOT OPERATE ANY FUNCTION THAT TAKES YOUR
ATTENTION AWAY FROM SAFELY DRIVING YOUR VE-
HICLE. Any function that requires your prolonged at-
tention should only be performed after coming to a com-
plete stop. Always stop the vehicle in a safe location
before performing these functions. Failure to do so may
result in an accident.
KEEP THE VOLUME AT A LEVEL WHERE YOU CAN STILL
HEAR OUTSIDE NOISE WHILE DRIVING. Failure to do
so may result in an accident.
DO NOT DISASSEMBLE OR ALTER. Doing so may re-
sult in an accident, fire or electric shock.
USE THIS PRODUCT FOR MOBILE 12V APPLICATIONS.
Use for other than its designed application may result in
fire, electric shock or other injury.
USE THE CORRECT AMPERE RATING WHEN REPLAC-
ING FUSES. Failure to do so may result in fire or elec-
tric shock.
DO NOT BLOCK VENTS OR RADIATOR PANELS. Doing
so may cause heat to build up inside and may result in
fire.
MAKE THE CORRECT CONNECTIONS. Failure to make
the proper connections may result in fire or
product damage.
USE ONLY IN CARS WITH A 12 VOLT NEGATIVE
GROUND. (Check with your dealer if you are not sure.)
Failure to do so may result in fire, etc.
BEFORE WIRING, DISCONNECT THE CABLE FROM THE
NEGATIVE BATTERY TERMINAL. Failure to do so may
result in electric shock or injury due to electrical shorts.
Introduction:
Prière de lire attentivement ce MODE D'EMPLOI pour
se familiariser avec chaque commande et fonction. Chez
Alpine, nous espérons que le nouveau MRV-F450/MRV-
F540/MRV-F340 donnera de nombreuses années de plai-
sir d'écoute.
En cas de problèmes lors de l'installation du MRV-F450/
MRV-F540/MRV-F340, prière de contacter le revendeur
agréé d'ALPINE.
PRECAUTION: Ces commandes sont utilisées pour la
syntonisation du système. Prière de contacter le re-
vendeur agréé pour le réglage.
Ce symbole désigne des ins-
tructions importantes. Le non-
respect de ces instructions peut
entraîner de graves blessures,
voire la mort.
Ce symbole désigne des ins-
tructions importantes. Le non-
respect de ces instructions peut
entraîner des blessures ou des
dommages matériels.
AVERTISSEMENT
N'ACTIVER AUCUNE FONCTION SUSCEPTIBLE DE DE-
TOURNER VOTRE ATTENTION DE LA CONDUITE DU
VEHICULE. Les fonctions requérant une attention pro-
longée ne doivent être exploitées qu'à l'arrêt complet du
véhicule. Toujours arrêter le véhicule à un endroit sûr
avant d'activer ces fonctions. Il y a risque de provoquer
un accident.
GARDER LE VOLUME A FAIBLE NIVEAU DE MANIERE
A POUVOIR ENTENDRE LES BRUITS EXTERIEURS PEN-
DANT LA CONDUITE. Il y a risque d'accident.
NE PAS DESASSEMBLER NI MODIFIER L'APPAREIL. Il
y a risque d'accident, d'incendie ou de choc électrique.
UTILISER CET APPAREIL POUR DES APPLICATIONS
MOBILES DE 12 V. Toute utilisation autre que l'applica-
tion désignée comporte un risque d'incendie, de choc
électrique ou de blessure.
UTILISER DES FUSIBLES DE L'AMPERAGE APPRO-
PRIE. Il y a risque d'incendie ou de décharge électrique.
NE PAS OBSTRUER LES SORTIES D'AIR NI LES PAN-
NEAUX DU RADIATEUR. Une surchauffe interne
peut se produire et provoquer un incendie.
EFFECTUER CORRECTEMENT LES CONNEXIONS. Il y
a risque de blessures ou de dommages à l'appareil.
A UTILISER UNIQUEMENT SUR DES VOITURES A
MASSE NEGATIVE DE 12 VOLTS. (Vérifiez auprès de
votre concessionnaire si vous n'en êtes pas certain.) Il y
a risque d'incendie, etc.
AVANT TOUTE CONNEXION, DEBRANCHER LE CABLE
DE LA BORNE NEGATIVE DE LA BATTERIE. Il y a risque
de choc électrique ou de blessure par courts-circuits.
Introducción:
A fin de familiarizarse con los controles y funciones de
la unidad, lea detenidamente este MANUAL DE OPERA-
CION. Nosotros en ALPINE esperamos que su nuevo
MRV-F450/MRV-F540/MRV-F340 le brinde muchos
años de placer auditivo.
En caso de presentarse algún problema durante la instala-
ción del MRV-F450/MRV-F540/MRV-F340, tome contac-
to con su distribuidor autorizado ALPINE.
PRECAUCION: Estos controles sirven para la sintoni-
zación de su sistema. Contacte por favor a su distri-
buidor autorizado para el ajuste.
Este símbolo indica que las ins-
trucciones son importantes. De no
tenerse
en
cuenta
podría
ocasionarse heridas graves o
muerte.
Este símbolo indica que las ins-
trucciones son importantes. De no
tenerse
en
cuenta
podría
ocasionarse heridas graves o da-
ños materiales.
ADVERTENCIA
NO REALICE NINGUNA OPERACIÓN QUE PUEDA DIS-
TRAER SU ATENCIÓN Y COMPROMETER LA SEGURI-
DAD DURANTE LA CONDUCCIÓN DEL VEHÍCULO. Las
operaciones que requieren su atención durante más
tiempo sólo deben realizarse después de detener com-
pletamente el vehículo. Estacione el vehículo en un lu-
gar seguro antes de realizar dichas operaciones.
De lo contrario, podría ocasionar un accidente.
MANTENGA EL VOLUMEN A UN NIVEL QUE NO LE IMPIDA
ESCUCHAR LOS SONIDOS DEL EXTERIOR MIENTRAS CON-
DUCE. De no ser así, podría ocasionar un accidente.
NO DESMONTE NI ALTERE LA UNIDAD. Si lo hace, po-
drá ocasionar un accidente, un incendio o una descarga
eléctrica.
UTILICE ESTE PRODUCTO CON APLICACIONES MÓVI-
LES DE 12 V. Si se emplea para otra aplicación distinta
de la prevista, podría producirse un incendio, una des-
carga eléctrica u otras lesiones.
UTILICE EL AMPERAJE CORRECTO CUANDO CAMBIE
FUSIBLES. De lo contrario, puede producirse un incen-
dio o una descarga eléctrica.
NO OBSTRUYA LOS ORIFICIOS DE VENTILACIÓN O LOS
PANELES DEL RADIADOR. Si los bloquea, el calor po-
dría acumularse en el interior y producir un incendio.
REALICE LAS CONEXIONES CORRECTAMENTE. Una
conexión incorrecta puede producir un incendio o da-
ñar el equipo.
UTILICE LA UNIDAD SOLAMENTE EN VEHÍCULOS QUE
TENGAN 12 VOLTIOS CON NEGATIVO A MASA. (Con-
sulte a su distribuidor en caso de duda.) De no ser
así, podría ocasionar un incendio, etc.
ANTES DE EFECTUAR EL CABLEADO, DESCONECTE EL
CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA. De
no hacerlo así, podría ocasionar una descarga eléctrica
o heridas debido a cortocircuitos eléctricos.
WARNING
CAUTION
ADVERTENCIA
PRUDENCIA
ATTENTION
AVERTISSEMENT
background image
3
Español
Français
English
DO NOT ALLOW CABLES TO BECOME ENTANGLED IN
SURROUNDING OBJECTS. Arrange wiring and cables
in compliance with the manual to prevent obstructions
when driving. Cables or wiring that obstruct or hang up
on places such as the steering wheel, gear lever, brake
pedals, etc. can be extremely hazardous.
DO NOT SPLICE INTO ELECTRICAL CABLES. Never cut
away cable insulation to supply power to other equip-
ment. Doing so will exceed the current carrying capac-
ity of the wire and result in fire or electric shock.
DO NOT DAMAGE PIPE OR WIRING WHEN DRILLING
HOLES. When drilling holes in the chassis for installa-
tion, take precautions so as not to contact, damage or
obstruct pipes, fuel lines, tanks or electrical wiring. Fail-
ure to take such precautions may result in fire.
DO NOT USE BOLTS OR NUTS IN THE BRAKE OR
STEERING SYSTEMS TO MAKE GROUND CONNEC-
TIONS. Bolts or nuts used for the brake or steering sys-
tems (or any other safety-related system), or tanks
should NEVER be used for installations or ground con-
nections. Using such parts could disable control of the
vehicle and cause fire etc.
KEEP SMALL OBJECTS SUCH AS BOLTS OR SCREWS
OUT OF THE REACH OF CHILDREN. Swallowing them
may result in serious injury. If swallowed, consult a phy-
sician immediately.
CAUTION
HALT USE IMMEDIATELY IF A PROBLEM APPEARS.
Failure to do so may cause personal injury or damage to
the product. Return it to your authorized Alpine dealer
or the nearest Alpine Service Center for repairing.
HAVE THE WIRING AND INSTALLATION DONE BY EX-
PERTS. The wiring and installation of this unit requires
special technical skill and experience. To ensure safety,
always contact the dealer where you purchased this prod-
uct to have the work done.
USE SPECIFIED ACCESSORY PARTS AND INSTALL
THEM SECURELY. Be sure to use only the specified ac-
cessory parts. Use of other than designated parts may
damage this unit internally or may not securely install
the unit in place. This may cause parts to become loose
resulting in hazards or product failure.
ARRANGE THE WIRING SO IT IS NOT CRIMPED OR
PINCHED BY A SHARP METAL EDGE. Route the cables
and wiring away from moving parts (like the seat rails)
or sharp or pointed edges. This will prevent crimping
and damage to the wiring. If wiring passes through a
hole in metal, use a rubber grommet to prevent the wire's
insulation from being cut by the metal edge of the hole.
DO NOT INSTALL IN LOCATIONS WITH HIGH MOIS-
TURE OR DUST. Avoid installing the unit in locations
with high incidence of moisture or dust. Moisture or
dust that penetrates into this unit may result in product
failure.
NE PAS COINCER LES CABLES AVEC DES OBJETS VOI-
SINS. Positionner les câbles conformément au manuel
de manière à éviter toute obstruction en cours de con-
duite. Les câbles qui obstruent ou dépassent à des en-
droits tels que le volant, le levier de changement de vi-
tesses, la pédale de frein, etc., peuvent s'avérer extrê-
mement dangereux.
NE PAS DENUDER LES CABLES ELECTRIQUES. Ne ja-
mais enlever la gaine isolante pour alimenter un autre
appareil. Il y a risque de dépassement de la capacité de
courant et, partant, d'incendie ou de choc électrique.
NE PAS ENDOMMAGER DE CONDUITES NI DE CABLES
LORS DU FORAGE DES TROUS. Lors du forage de trous
dans le châssis en vue de l'installation, veiller à ne pas en-
trer en contact, endommager ni obstruer de conduites, de
tuyaux à carburant ou de fils électriques. Le non-respect
de cette précaution peut entraîner un incendie.
NE PAS UTILISER DES ECROUS NI DES BOULONS DU
CIRCUIT DE FREINAGE OU DE DIRECTION POUR LES
CONNEXIONS DE MASSE. Les boulons et les écrous
utilisés pour les circuits de freinage et de direction (ou
de tout autre système de sécurité) ou les réservoirs ne
peuvent JAMAIS être utilisés pour l'installation ou la
liaison à la masse. L'utilisation de ces organes peut dé-
sactiver le système de contrôle du véhicule et causer un
incendie, etc.
GARDER LES PETITS OBJETS COMME LES BOULONS
OU LES VIS HORS DE PORTEE DES ENFANTS. L'ingestion
de tels objets peut entraîner de graves blessures. En cas
d'ingestion, consulter immédiatement un médecin.
ATTENTION
INTERROMPRE TOUTE UTILISATION EN CAS DE PRO-
BLEME. Le non-respect de cette précaution peut entraî-
ner des blessures ou endommager l'appareil. Retour-
ner l'appareil auprès du distributeur Alpine agréé ou un
centre de service après-vente Alpine en vue de la répa-
ration.
FAIRE INSTALLER LE CABLAGE ET L'APPAREIL PAR
DES EXPERTS. Le câblage et l'installation de cet appa-
reil requiert des compétences techniques et de l'expé-
rience. Pour garantir la sécurité, faire procéder à l'ins-
tallation de cet appareil par le distributeur qui vous l'a
vendu.
UTILISER LES ACCESSOIRES SPECIFIES ET LES INSTALLER
CORRECTEMENT. Utiliser uniquement les accessoires spéci-
fiés. L'utilisation d'autres composants que les composants
spécifiés peut causer des dommages internes à cet appareil
ou son installation risque de ne pas être effectuée correcte-
ment. Les pièces utilisées risquent de se desserrer et de pro-
voquer des dommages ou une défaillance de l'appareil.
FAIRE CHEMINER LE CABLAGE DE MANIERE A NE PAS
LE COINCER CONTRE UNE ARETE METALLIQUE. Faire
cheminer les câbles à l'écart des pièces mobiles (comme
les rails d'un siège) et des arêtes acérées ou pointues.
Cela évitera ainsi de coincer et d'endommager les câ-
bles. Si un câble passe dans un orifice métallique, utili-
ser un passe-cloison en caoutchouc pour éviter que la
gaine isolante du câble ne soit endommagée par le re-
bord métallique de l'orifice.
NE PAS INSTALLER A DES ENDROITS TRES HUMIDES
OU POUSSIEREUX. Eviter d'installer l'appareil à des
endroits soumis à une forte humidité ou à de la pous-
sière en excès. La pénétration d'humidité ou de pous-
sière à l'intérieur de cet appareil risque de provoquer
une défaillance.
IMPIDA QUE LOS CABLES SE ENREDEN CON LOS OBJE-
TOS SITUADOS ALREDEDOR. Disponga la instalación eléc-
trica y los cables conforme a lo descrito en el manual para
evitar obstáculos durante la conducción. Los cables que
obstaculizan la conducción o que cuelgan de partes del
vehículo como el volante de dirección, la palanca de cam-
bios, los pedales de freno, etc., se consideran extremada-
mente peligrosos.
NO EMPALME CABLES ELÉCTRICOS. Nunca corte el
aislamiento de un cable para suministrar energía a otro
equipo. Esto hace que la capacidad portadora del cable
se supere y puede ser la causa de incendios o descar-
gas eléctricas.
EVITE DAÑAR LOS TUBOS Y EL CABLEADO CUANDO
TALADRE AGUJEROS. Si taladra agujeros en el chasis
durante la instalación, tome las precauciones necesa-
rias para no rozar, dañar u obstruir los tubos, las tube-
rías de combustible, los depósitos o el cableado eléctri-
co. De lo contrario, podría provocar un incendio.
NO UTILICE TUERCAS O PERNOS EN EL SISTEMA DE
FRENOS O DE DIRECCIÓN PARA REALIZAR LAS CO-
NEXIONES A MASA. Los pernos o tuercas empleados
en los sistemas de freno o de dirección (o en cualquier
otro sistema relacionado con la seguridad del vehícu-
lo), o los depósitos, NUNCA deben utilizarse para insta-
laciones de cableado o conexión a masa. Si utiliza tales
partes podrá incapacitar el control del vehículo y provo-
car un incendio, etc.
MANTENGA LOS OBJETOS PEQUEÑOS, COMO PERNOS Y
TORNILLOS, FUERA DEL ALCANCE DE LOS NIÑOS. La
ingestión de estos objetos puede provocar lesiones graves.
Si esto ocurre, consulte con un médico inmediatamente.
PRUDENCIA
DEJE DE USAR LA UNIDAD INMEDIATAMENTE SI APA-
RECE ALGÚN PROBLEMA. Su uso en estas condicio-
nes podría ocasionar lesiones personales o daños al
producto. Lleve la unidad a un distribuidor Alpine auto-
rizado o al Centro de servicio Alpine más próximo para
repararla.
CONFÍE EL CABLEADO Y LA INSTALACIÓN A PROFE-
SIONALES. El cableado y la instalación de este equipo
requieren una competencia y experiencia técnica con-
firmada. Para garantizar la seguridad, póngase siempre
en contacto con el distribuidor al que ha comprado el
equipo para confiarle estas tareas.
UTILICE LOS ACCESORIOS ESPECIFICADOS E INSTÁ-
LELOS CORRECTAMENTE. Asegúrese de utilizar los
accesorios especificados solamente. La utilización de
otras piezas no designadas puede ser la causa de daños
en el interior de la unidad o de una instalación incorrec-
ta. Las piezas pueden aflojarse, lo que, además de ser
peligroso, puede provocar averías.
DISPONGA EL CABLEADO DE FORMA QUE LOS CABLES
NO SE DOBLEN, NO SE CONTRAIGAN NI ROCEN UN
BORDE METÁLICO AFILADO. Aleje los cables y el ca-
bleado de piezas móviles (como los raíles de los asien-
tos) o de bordes puntiagudos o afilados. De esta forma
evitará dobleces y daños en el cableado. Si los cables
se introducen por un orificio de metal, utilice una
arandela de goma para evitar que el borde metálico del
orificio corte el aislamiento del cable.
NO INSTALE LA UNIDAD EN LUGARES MUY HÚMEDOS
O LLENOS DE POLVO. Evite instalar la unidad en luga-
res con altos índices de humedad o polvo. Si entra pol-
vo o humedad, el equipo puede averiarse.
background image
4
Español
Français
English
INSTALLATION
Due to the high power output of the MRV-F450/MRV-
F540/MRV-F340, considerable heat is produced when
the amplifier is in operation. For this reason, the ampli-
fier should be mounted in a location which will allow for
free circulation of air, such as inside the trunk. For alter-
nate installation locations, please contact your autho-
rized Alpine dealer.
1. Using the amplifier as a template, mark the four screw
locations.
2. Make sure there are no objects behind the surface
that may become damaged during drilling.
3. Drill the screw holes.
4. Position the MRV-F450/MRV-F540/MRV-F340 over the
screw holes, and secure with four self-tapping screws.
NOTE:
To securely connect the ground lead, use an already in-
stalled screw on the metal part of the vehicle (marked
(5)). Be sure this is a good ground by checking conti-
nuity to the battery (­) terminal. As much as possible
connect all equipment to the same ground point. These
procedures will help eliminate noise.
1 Self-Tapping Screws (M4 x 14)
2 Ground Lead
3 Chassis
4 Holes
5
3
2
1
4
INSTALLATION
En raison de la sortie de puissance élevée du MRV-F450/
MRV-F540/MRV-F340, une forte chaleur est produite
pendant le fonctionnement de l'amplificateur. Pour cette
raison, l'amplificateur doit être monté dans un endroit
permettant une bonne ventilation, tel que le coffre. Pour
ce qui concerne les différentes positions d'installation,
contacter un concessionnaire Alpine.
1. Apposer l'amplificateur contre la surface d'installa-
tion pour marquer les repères des quatre vis.
2. Vérifier qu'il n'y a pas d'objets derrière la surface
pouvant être abîmés lorsque les trous soient percés.
3. Percer les trous pour les vis.
4. Positionner leMRV-F450/MRV-F540/MRV-F340 par des-
sus les trous et fixer avec les quatre vis auto-taraudées.
REMARQUE:
Pour connecter solidement le conducteur de mise à la terre,
utiliser la vis déjà fixée sur la partie métallique du véhicule
(signalée (5)). Assurez-vous que ce point est une bonne mise
à la terre en vérifiant la continuité à la borne de la batterie (­).
Si possible, connecter tout l'équipement au même point de
mise à la terre. Ceci vous aidera à éliminer le bruit.
1 Vis auto-taraudées (M4 x 14)
2 Conducteur de mise à la terre
3 Châssis
4 Trous
INSTALACION
Debido a la salida de alta potencia del MRV-F450/MRV-F540/
MRV-F340, se produce un calor considerable cuando el am-
plificador está en funcionamiento. Por esta razón, el amplifi-
cador deberá montarse en una ubicación que permita la libre
circulación de aire, como por ejemplo dentro del maletero.
Para ubicaciones de instalación alternativas, por favor con-
tacte a su distribuidor de Alpine autorizado.
1. Utilizando el amplificador como plantilla, marque la
ubicación de los cuatro tornillos.
2. Asegúrese de que no hay objeto alguno bajo la su-
perficie que pueda verse dañado durante la perfora-
ción de los agujeros.
3. Perfore los agujeros para los tornillos.
4. Sitúe el MRV-F450/MRV-F540/MRV-F340 sobre dichos
agujeros, y asegúrelo con cuatro tornillos autorroscantes.
NOTA:
Para conectar de forma segura el cable de tierra, utilice un
tornillo ya instalado en la parte metálica del vehículo (marca-
do (5)). Asegúrese de que es un punto de tierra bueno veri-
ficando la continuidad con el terminal de la batería (­). Co-
necte siempre que sea posible todo el equipo en el mismo
punto de tierra. Esto ayudará a eliminar el ruido.
1 Tornillos autorroscantes (M4 x 14)
2 Cable de tierra
3 Chasis
4 Agujeros
Fig. 1
background image
5
Español
Français
English

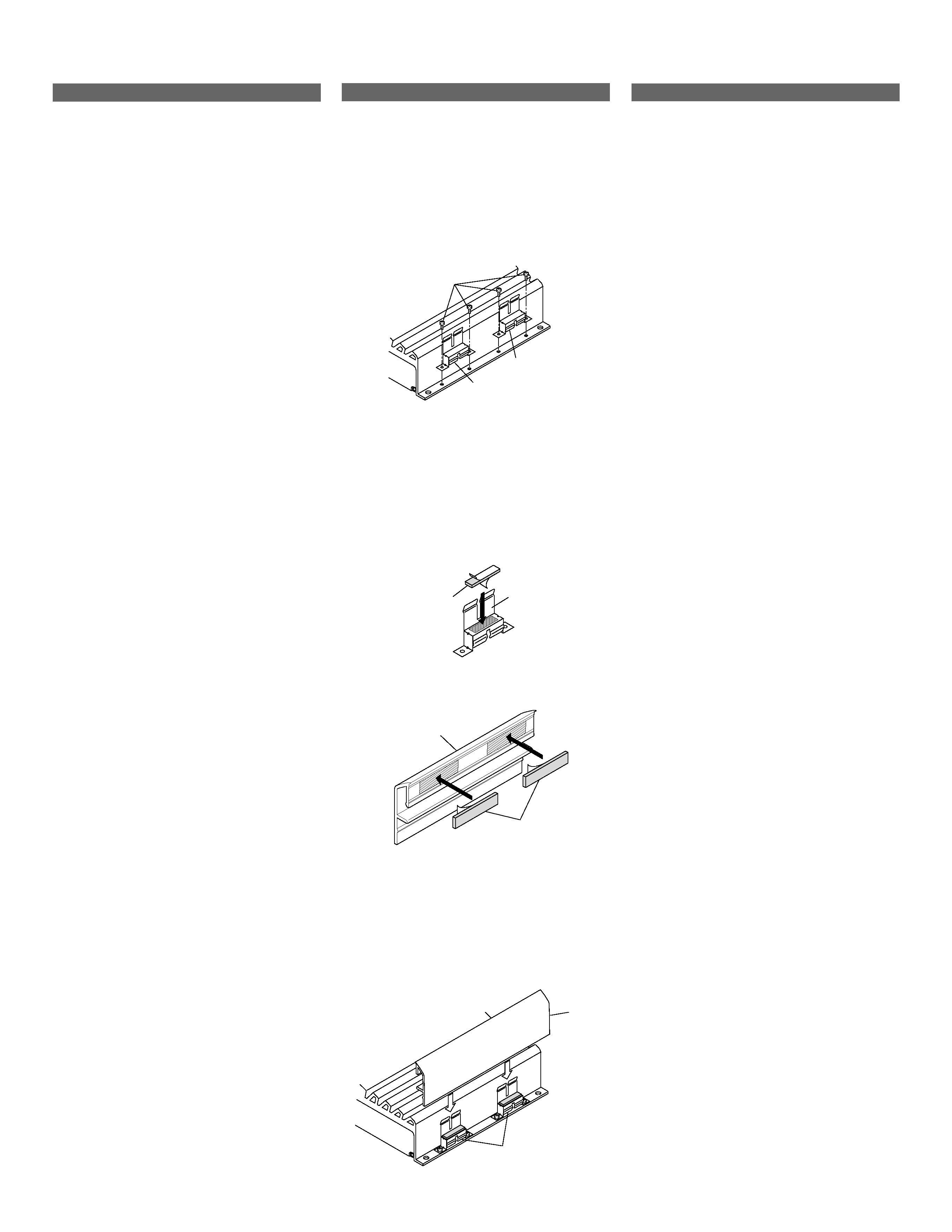

MONTAGE DES COUVERCLES D'ACHEVEMENT
· L'apparence du produit peut être améliorée en mon-
tant les couvercles d'achèvement sur l'unité centrale
après l'installation.
· Montez les couvercles d'achèvement une fois que
l'unité centrale a été installée.
1. Montage des supports
1) Utilisez les vis à métaux fournies 6 pour monter
les deux supports fournis 5 sur le côté situé à
l'opposé de la surface des bornes.
REMARQUE: Appliquer le ruban adhésif double-face
Effectuez la procédure ci-dessous si vous désirez fer-
mement fixer le couvercle ou si vous ne prévoyez pas
de retirer le couvercle après l'avoir monté.
1) Retirez le papier d'un côté du ruban adhésif dou-
ble-face fourni 7.
2) Appliquez un morceau de ruban adhésif double-
face 7 sur la surface supérieure des deux sup-
ports 5.
3) Retirez le papier de l'autre côté du ruban adhésif
double-face fourni 7.
2. Appliquer le coussin
1) Retirez le papier du coussin fourni 8.
2) Appliquez le coussin 8 à l'arrière du couvercle
d'achèvement 9.
3. Montage des couvercles d'achèvement
1) Montez les couvercles d'achèvement 9 sur les
supports 5.
Placez le support 5 verticalement depuis le côté
supérieur.
REMARQUE:
Pour retirer le support 5, poussez-le verticale-
ment du bas vers le haut, dans le sens opposé à
celui dans lequel vous avez installé le support.
MONTAJE DE LAS CUBIERTAS DE ACABADO
· Se puede mejorar la apariencia del producto, mon-
tando las cubiertas de acabado sobre la unidad prin-
cipal después de la instalación.
· Montar las cubiertas de acabado después de instalar
la unidad principal.
1. Montaje de los soportes
1) Utilice los tornillos para metales incluidos 6 para
montar los dos soportes incluidos 5 en el lado
contrario a la superficie terminal.
NOTA: Aplicación de la cinta de doble cara
Realice el procedimiento siguiente cuando desee su-
jetar de forma segura el extremo de la cubierta o cuan-
do no planee quitar la cubierta una vez que ésta esté
montada.
1) Separe el papel de un lado de la cinta de doble
cara incluida 7.
2) Aplique un pedazo de la cinta de doble cara 7 a la
superficie superior de los dos soportes 5.
3) Separe el papel del otro lado de la cinta de doble
cara 7.
2. Aplicación de la almohadilla
1) Separe el papel de la almohadilla incluida 8.
2) Aplique la almohadilla 8 a la parte trasera de la
cubierta de acabado 9.
3. Montaje de las cubiertas de acabado
1) Montar las cubiertas de acabado 9 a los sopor-
tes 5.
Colocar los soportes 5 verticalmente desde la
parte superior.
NOTA:
Para quitar el soporte 5, empuje hacia arriba ver-
ticalmente de abajo hacia arriba, en la dirección
contraria a la que el soporte fue instalado.
MOUNTING THE END COVERS
· The product's appearance can be improved by mount-
ing the end covers on the main unit after installation.
· Mount the end covers after installing the main unit.
1. Mounting the brackets
1) Use the included machine screws 6 to mount the
two included brackets 5 onto the side opposite
the terminal surface.
NOTE: Applying the double face tape
Perform the procedure below when you want to se-
curely fasten the end cover or when you do not plan
on removing the cover once it is mounted.
1) Peel off the paper from one side of the included
double face tape 7.
2) Apply one piece of double face tape 7 to the up-
per surface of the two brackets 5.
3) Peel off the paper from the other side of the double
face tape 7.
2. Applying the cushion
1) Peel off the paper from the included cushion 8.
2) Apply the cushion 8 to the rear side of the end
cover 9.
3. Mounting the end covers
1) Mount the end covers 9 to the brackets 5.
Set the bracket 5 vertically from the top side.
NOTE:
To remove the bracket 5, push up vertically from
the bottom upwards, in the opposite direction of
when the bracket was installed.
6
5
5
7
5
9
8
9
5
Fig. 2
Fig. 3
Fig. 4
Fig. 5
