PIONEER GM-D500M/XH/UC Owner's Manual

PIONEER GM-D500M/XH/UC Owner's Manual
0 Rating(s)
Read reviews

Owner's Manual for PIONEER GM-D500M/XH/UC, downloadable as a PDF file.

We also have service manual to this model.

Manual details

Immediate download after payment.
Delivered as a PDF file.
The manual has 6 pages
File size: 0.43 MB
Available language versions: French, English
Different language versions may vary sligthly in file size and page count.

We guarantee that...

our manuals are complete,
our manuals are checked with antivirus,
We'll issue refund if the manual is damaged, incomplete or unreadable (our refund policy)

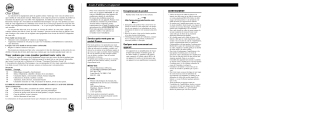

Sample pages

Thank you for purchasing this PIONEER

product. It is designed to give you many

years of enjoyment.

PIONEER SUGGESTS USING A PRO-

FESSIONAL INSTALLER DUE TO THE

COMPLEXITY OF THIS PRODUCT.

Please read all instructions and WARN-

INGS in this manual before attempting

operation. Should you have any questions,

contact your nearest Pioneer authorized

dealer or installation specialist.

Information to User

Alteration or modifications carried out

without appropriate authorization may

invalidate the user's right to operate the

equipment.

Important

The serial number of this amplifier is writ-

ten on the bottom of the unit. For your

own security and convenience, write it

down on the enclosed warranty card. Keep

the card handy for future reference.

Before Using This Product

After-sales service for Pioneer

products

Please contact the dealer or distributor from where

you purchased the product for its after-sales ser-

vice (including warranty conditions) or any other

information. In case the necessary information is

not available, please contact the companies listed

below:

Please do not ship your product to the companies

at the addresses listed below for repair without

advance contact.

7 U.S.A.

Pioneer Electronics (USA) Inc.

CUSTOMER SUPPORT DIVISION

P.O. Box 1760

Long Beach, CA 90801-1760

800-421-1404

7 CANADA

Pioneer Electronics of Canada, Inc.

CUSTOMER SATISFACTION

DEPARTMENT

300 Allstate Parkway

Markham, Ontario L3R OP2

(905) 479-4411

1-877-283-5901

For warranty information please see the Limited

Warranty sheet included with your product.

Selecting fine audio equipment such as the unit you've just purchased is only the start of your

musical enjoyment. Now it's time to consider how you can maximize the fun and excitement your

equipment offers. This manufacturer and the Electronic Industries Association's Consumer

Electronics Group want you to get the most out of your equipment by playing it at a safe level.

One that lets the sound come through loud and clear without annoying blaring or distortion--and,

most importantly, without affecting your sensitive hearing.

Sound can be deceiving. Over time your hearing "comfort level" adapts to higher volumes of

sound. So what sounds "normal" can actually be loud and harmful to your hearing. Guard against

this by setting your equipment at a safe level BEFORE your hearing adapts.

To establish a safe level:

· Start your volume control at a low setting.

· Slowly increase the sound until you can hear it comfortably and clearly, and without distortion.

Once you have established a comfortable sound level:

· Set the dial and leave it there.

Taking a minute to do this now will help to prevent hearing damage or loss in the future. After all,

we want you listening for a lifetime.

We Want You Listening For A Lifetime

Used wisely, your new sound equipment will provide a lifetime of fun and enjoyment. Since

hearing damage from loud noise is often undetectable until it is too late, this manufacturer and the

Electronic Industries Association's Consumer Electronics Group recommend you avoid prolonged

exposure to excessive noise. This list of sound levels is included for your protection.

Decibel

Level

Example

Quiet library, soft whispers

Living room, refrigerator, bedroom away from traffic

Light traffic, normal conversation, quiet office

Air conditioner at 20 feet, sewing machine

Vacuum cleaner, hair dryer, noisy restaurant

Average city traffic, garbage disposals, alarm clock at two feet.

THE FOLLOWING NOISES CAN BE DANGEROUS UNDER CONSTANT EXPOSURE

Subway, motorcycle, truck traffic, lawn mower

100

Garbage truck, chain saw, pneumatic drill

120

Rock band concert in front of speakers, thunderclap

140

Gunshot blast, jet plane

180

Rocket launching pad

Information courtesy of the Deafness Research Foundation.

Published by Pioneer Corporation.

Publication de Pioneer Corporation.

Tous droits de reproduction et de traduction

réservés.

Printed in U.S.A.

Imprimé aux Etats-Unis

<HRD0205-A> UC

CLASS D MONO AMPLIFIER

AMPLIFICATEUR MONO DE CLASSE D

Owner's Manual

GM-D500M

Mode d'emploi

PIONEER CORPORATION

4-1, MEGURO 1-CHOME, MEGURO-KU, TOKYO 153-8654, JAPAN

PIONEER ELECTRONICS (USA) INC.

P.O. Box 1540, Long Beach, California 90801-1540, U.S.A.

TEL: (800) 421-1404

PIONEER EUROPE NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium

TEL: (0) 3/570.05.11

PIONEER ELECTRONICS ASIACENTRE PTE. LTD.

253 Alexandra Road, #04-01, Singapore 159936

TEL: 65-6472-1111

PIONEER ELECTRONICS AUSTRALIA PTY. LTD.

178-184 Boundary Road, Braeside, Victoria 3195, Australia

TEL: (03) 9586-6300

PIONEER ELECTRONICS OF CANADA, INC.

300 Allstate Parkway, Markham, Ontario L3R OP2, Canada

TEL: (905) 479-4411

PIONEER ELECTRONICS DE MEXICO, S.A. de C.V.

San Lorenzo 1009 3er. Piso Desp. 302

Col. Del Valle Mexico, D.F. C.P. 03100

TEL: 55-5688-52-90

Product registration

Visit us at the following site:

1 Register your product. We will keep the details of

your purchase on file to help you refer to this

information in the event of an insurance claim

such as loss or theft.

2 Receive updates on the latest products and tech-

nologies.

3 Download owner's manuals, order product cata-

logues, research new products, and much more.

About This Product

This product is a class D amplifier for the

subwoofer. If both L (left) and R (right)

channels are connected to the RCA input

of this product, output is mixed because

this product is a mono amplifier.

WARNING

· Always use the special red battery and ground

wire [RD-223], which is sold separately. Connect

the battery wire directly to the car battery positive

terminal (+) and the ground wire to the car body.

· Do not touch the amplifier with wet hands.

Otherwise you may get an electric shock. Also, do

not touch the amplifier when it is wet.

· For traffic safety and to maintain safe driving

conditions, keep the volume low enough so that

you can still hear normal traffic sound.

· Check the connections of the power supply and

subwoofer if the fuse of the separately sold bat-

tery wire or the amplifier fuse blows. Detect the

cause and solve the problem, then replace the fuse

with another one of the same size and rating.

· To prevent malfunction of the amplifier and sub-

woofer, the protective circuit will cut the power

supply to the amplifier (sound will stop) when an

abnormal condition occurs. In such a case, switch

the power to the system OFF and check the

connection of the power supply and subwoofer.

Detect the cause and solve the problem.

· Contact the dealer if you cannot detect the cause.

· To prevent an electric shock or short-circuit

during connection and installation, be sure to

disconnect the negative () terminal of the battery

beforehand.

· Confirm that no parts are behind the panel when

drilling a hole for installation of the amplifier. Be

sure to protect all cables and important equipment

such as fuel lines, brake lines and the electrical

wiring from damage.

Thank you for purchasing this PIONEER

product. It is designed to give you many

years of enjoyment.

PIONEER SUGGESTS USING A PRO-

FESSIONAL INSTALLER DUE TO THE

COMPLEXITY OF THIS PRODUCT.

Please read all instructions and WARN-

INGS in this manual before attempting

operation. Should you have any questions,

contact your nearest Pioneer authorized

dealer or installation specialist.

Information to User

Alteration or modifications carried out

without appropriate authorization may

invalidate the user's right to operate the

equipment.

Important

The serial number of this amplifier is writ-

ten on the bottom of the unit. For your

own security and convenience, write it

down on the enclosed warranty card. Keep

the card handy for future reference.

Before Using This Product

After-sales service for Pioneer

products

Please contact the dealer or distributor from where

you purchased the product for its after-sales ser-

vice (including warranty conditions) or any other

information. In case the necessary information is

not available, please contact the companies listed

below:

Please do not ship your product to the companies

at the addresses listed below for repair without

advance contact.

7 U.S.A.

Pioneer Electronics (USA) Inc.

CUSTOMER SUPPORT DIVISION

P.O. Box 1760

Long Beach, CA 90801-1760

800-421-1404

7 CANADA

Pioneer Electronics of Canada, Inc.

CUSTOMER SATISFACTION

DEPARTMENT

300 Allstate Parkway

Markham, Ontario L3R OP2

(905) 479-4411

1-877-283-5901

For warranty information please see the Limited

Warranty sheet included with your product.

Selecting fine audio equipment such as the unit you've just purchased is only the start of your

musical enjoyment. Now it's time to consider how you can maximize the fun and excitement your

equipment offers. This manufacturer and the Electronic Industries Association's Consumer

Electronics Group want you to get the most out of your equipment by playing it at a safe level.

One that lets the sound come through loud and clear without annoying blaring or distortion--and,

most importantly, without affecting your sensitive hearing.

Sound can be deceiving. Over time your hearing "comfort level" adapts to higher volumes of

sound. So what sounds "normal" can actually be loud and harmful to your hearing. Guard against

this by setting your equipment at a safe level BEFORE your hearing adapts.

To establish a safe level:

· Start your volume control at a low setting.

· Slowly increase the sound until you can hear it comfortably and clearly, and without distortion.

Once you have established a comfortable sound level:

· Set the dial and leave it there.

Taking a minute to do this now will help to prevent hearing damage or loss in the future. After all,

we want you listening for a lifetime.

We Want You Listening For A Lifetime

Used wisely, your new sound equipment will provide a lifetime of fun and enjoyment. Since

hearing damage from loud noise is often undetectable until it is too late, this manufacturer and the

Electronic Industries Association's Consumer Electronics Group recommend you avoid prolonged

exposure to excessive noise. This list of sound levels is included for your protection.

Decibel

Level

Example

Quiet library, soft whispers

Living room, refrigerator, bedroom away from traffic

Light traffic, normal conversation, quiet office

Air conditioner at 20 feet, sewing machine

Vacuum cleaner, hair dryer, noisy restaurant

Average city traffic, garbage disposals, alarm clock at two feet.

THE FOLLOWING NOISES CAN BE DANGEROUS UNDER CONSTANT EXPOSURE

Subway, motorcycle, truck traffic, lawn mower

100

Garbage truck, chain saw, pneumatic drill

120

Rock band concert in front of speakers, thunderclap

140

Gunshot blast, jet plane

180

Rocket launching pad

Information courtesy of the Deafness Research Foundation.

Published by Pioneer Corporation.

Publication de Pioneer Corporation.

Tous droits de reproduction et de traduction

réservés.

Printed in U.S.A.

Imprimé aux Etats-Unis

<HRD0205-A> UC

CLASS D MONO AMPLIFIER

AMPLIFICATEUR MONO DE CLASSE D

Owner's Manual

GM-D500M

Mode d'emploi

PIONEER CORPORATION

4-1, MEGURO 1-CHOME, MEGURO-KU, TOKYO 153-8654, JAPAN

PIONEER ELECTRONICS (USA) INC.

P.O. Box 1540, Long Beach, California 90801-1540, U.S.A.

TEL: (800) 421-1404

PIONEER EUROPE NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium

TEL: (0) 3/570.05.11

PIONEER ELECTRONICS ASIACENTRE PTE. LTD.

253 Alexandra Road, #04-01, Singapore 159936

TEL: 65-6472-1111

PIONEER ELECTRONICS AUSTRALIA PTY. LTD.

178-184 Boundary Road, Braeside, Victoria 3195, Australia

TEL: (03) 9586-6300

PIONEER ELECTRONICS OF CANADA, INC.

300 Allstate Parkway, Markham, Ontario L3R OP2, Canada

TEL: (905) 479-4411

PIONEER ELECTRONICS DE MEXICO, S.A. de C.V.

San Lorenzo 1009 3er. Piso Desp. 302

Col. Del Valle Mexico, D.F. C.P. 03100

TEL: 55-5688-52-90

Product registration

Visit us at the following site:

1 Register your product. We will keep the details of

your purchase on file to help you refer to this

information in the event of an insurance claim

such as loss or theft.

2 Receive updates on the latest products and tech-

nologies.

3 Download owner's manuals, order product cata-

logues, research new products, and much more.

About This Product

This product is a class D amplifier for the

subwoofer. If both L (left) and R (right)

channels are connected to the RCA input

of this product, output is mixed because

this product is a mono amplifier.

WARNING

· Always use the special red battery and ground

wire [RD-223], which is sold separately. Connect

the battery wire directly to the car battery positive

terminal (+) and the ground wire to the car body.

· Do not touch the amplifier with wet hands.

Otherwise you may get an electric shock. Also, do

not touch the amplifier when it is wet.

· For traffic safety and to maintain safe driving

conditions, keep the volume low enough so that

you can still hear normal traffic sound.

· Check the connections of the power supply and

subwoofer if the fuse of the separately sold bat-

tery wire or the amplifier fuse blows. Detect the

cause and solve the problem, then replace the fuse

with another one of the same size and rating.

· To prevent malfunction of the amplifier and sub-

woofer, the protective circuit will cut the power

supply to the amplifier (sound will stop) when an

abnormal condition occurs. In such a case, switch

the power to the system OFF and check the

connection of the power supply and subwoofer.

Detect the cause and solve the problem.

· Contact the dealer if you cannot detect the cause.

· To prevent an electric shock or short-circuit

during connection and installation, be sure to

disconnect the negative () terminal of the battery

beforehand.

· Confirm that no parts are behind the panel when

drilling a hole for installation of the amplifier. Be

sure to protect all cables and important equipment

such as fuel lines, brake lines and the electrical

wiring from damage.

To prevent damage

· Do not ground the speaker wire directly or con-

nect a negative () lead wire for several speakers.

· This unit is for vehicles with a 12-volt battery and

negative grounding. Before installing it in a recre-

ational vehicle, truck or bus, check the battery

voltage.

· If the car stereo is kept on for a long time while

the engine is at rest or idling, the battery may go

dead. Turn the car stereo off when the engine is at

rest or idling.

· If the system remote control wire of the amplifier

is connected to the power terminal through the

ignition switch (12 V DC), the amplifier will

always be on when the ignition is on-- regardless

of whether the car stereo is on or off. Because of

this, the battery could go dead if the engine is at

rest or idling.

· Connect a subwoofer with a 380 W or larger nom-

inal input and an impedance between 1 and 8

ohms to the amplifier. If the nominal input and

impedance are out of the above ranges, the sub-

woofer may catch fire, emit smoke or become

damaged.

· Install and route the separately sold battery wire

as far away as possible from the speaker wires.

Install and route the separately sold battery wire,

ground wire, speaker wires and the amplifier as

far away as possible from the antenna, antenna

cable and tuner.

· Cords for this product and those for other prod-

ucts may be different colors even if they have the

same function. When connecting this product to

another product, refer to the supplied Installation

manuals of both products and connect cords that

have the same function.

Connecting the Unit

CAUTION

· Disconnect the negative () terminal of the battery

to avoid the risk of short-circuit and damage to

the unit.

· Secure the wiring with cable clamps or adhesive

tape. To protect the wiring, wrap adhesive tape

around it where they lie against metal parts.

· Do not route wires where they will get hot, for

example where the heater will blow over them. If

the insulation heats up, it may become damaged,

resulting in a short-circuit through the vehicle

body.

· Make sure that wires will not interfere with mov-

ing parts of the vehicle, such as the gearshift,

handbrake or seat sliding mechanism.

· Do not shorten any wires. Otherwise the protec-

tion circuit may fail to work when it should.

· Never feed power to other equipment by cutting

the insulation of the power supply wire to tap

from the wire. The current capacity of the wire

will be exceeded, causing overheating.

Setting the Unit

Bass Level Control

If the sound level is too low, even when

the volume of the car stereo used along

with this power amplifier is turned up,

turn bass level control on the front of the

power amplifier clockwise. If the sound

distorts when the volume is turned up,

turn the bass level control counter-clock-

wise.

· When using with an RCA equipped car

stereo (standard output of 500 mV), set to

the NORMAL position. When using with

an RCA equipped Pioneer car stereo with

max. output of 4 V or more, adjust level to

match the car stereo output level.

· When you want to boost bass, turn the bass

level control clockwise.

Power Indicator

The power indicator lights when the

power is switched on.

Cut Off Frequency Control

You can select a cut off frequency from

40 to 240 Hz.

Connection Diagram

Fuse (30 A)

Grommet

Special red battery wire [RD-223] (sold separately)

After making all other connections at the amplifier,

connect the battery wire terminal of the amplifier to

the positive (+) terminal of the battery.

Ground wire (black) [RD-223] (sold separately)

Connect to metal body or chassis.

Fuse (30 A)

× 2

Car stereo with

RCA output jacks

External Output

(Subwoofer output)

Connecting wires with RCA

pin plugs (sold separately).

RCA input jack

Speaker terminal

See the "Connecting the Speaker

wires" section for speaker connec-

tion instructions.

System remote control wire (sold separately)

Connect the male terminal of this wire to the system remote control

terminal of the car stereo (SYSTEM REMOTE CONTROL). The

female terminal can be connected to the auto-antenna relay control

terminal. If the car stereo does not have a system remote control ter-

minal, connect the male terminal to the power terminal through the

ignition switch.

Fuse (30 A)

Connecting the Unit

Connecting the Power Terminal

· Always use the special red battery and ground

wire [RD-223], which is sold separately. Connect

the battery wire directly to the car battery positive

terminal (+) and the ground wire to the car body.

1. Pass the battery wire from the

engine compartment to the interior

of the vehicle.

· After making all other connections to the

amplifier, connect the battery wire terminal of

the amplifier to the positive (+) terminal of

the battery.

2. Twist the battery wire, ground wire

and system remote control wire.

3. Attach lugs to wire ends. Lugs not

supplied.

· Use pliers, etc., to crimp lugs to wires.

4. Connect the wires to the terminal.

· Fix the wires securely with the terminal

screws.

Fuse (30 A)

Engine

compart-

ment

Interior of

the vehicle

Drill a 14 mm

(1/2 in.) hole

into the vehicle

body.

Insert the O-ring rubber

grommet into the vehicle

body.

Twist

Positive terminal

Connecting the Speaker Terminals

1. Expose the end of the speaker wires

using nippers or a cutter by about

10 mm (3/8 in.) and twist.

2. Attach lugs to speaker wire ends.

Lugs not supplied.

· Use pliers, etc., to crimp lugs to wires.

3. Connect the speaker wires to the

speaker terminals.

· Fix the speaker wires securely with the termi-

nal screws.

Connecting the Speaker wires

Connect the speaker leads according to the

figures shown below.

10 mm

Twist

Speaker wire

Lug

Fuse (30 A)

Battery wire

Ground wire

Lug

(3/8 in.)

GND terminal

Power terminal

Battery wire

System remote

control terminal

System remote

control wire

Ground wire

Speaker

terminal

Terminal screw

Speaker wire

Subwoofer

Installation

CAUTION

· Do not install in:

--Places where it could injure the driver or pas-

sengers if the vehicle stops suddenly.

--Places where it may interfere with the driver,

such as on the floor in front of the driver's seat.

· Make sure that wires are not caught in the sliding

mechanism of the seats, resulting in a short-circuit.

· Confirm that no parts are behind the panel when

drilling a hole for installation of the amplifier. Protect

all cables and important equipment such as fuel lines,

brake lines and electrical wiring from damage.

· Install tapping screws in such a way that the

screw tip does not touch any wire. This is important

to prevent wires from being cut by vibration of the

car, which can result in fire.

· To prevent electric shock, do not install the amplifier

in places where it might come in contact with liquids.

· To ensure proper installation, use the supplied parts

in the manner specified. If any parts other than the

supplied ones are used, they may damage internal

parts of the amplifier, or they may become loose

causing the amplifier to shut down.

To prevent malfunction

· To ensure proper heat dissipation of the amplifier,

be sure of the following during installation.

--Allow adequate space above the amplifier for

proper ventilation.

--Do not cover the amplifier with a floor mat or

carpet.

· Do not install the amplifier near a door where it

may get wet.

· Do not install the amplifier on unstable places such

as the spare tire board.

· The best location for installation differs with the car

model and installation location. Secure the amplifier

at a sufficiently rigid location.

· Make temporary connections first and check that

the amplifier and the system operate properly.

· After installing the amplifier, confirm that the spare

tire, jack and tools can be easily removed.

Example of installation on the floor

mat or on the chassis

1. Place the amplifier where it is to be

installed. Insert the supplied tapping

screws (4

× 18 mm) into the screw

holes. Push on the screws with a

screwdriver so they make marks

where the installation holes are to be

located.

2. Drill 2.5 mm (1/8 in.) diameter holes

at the point marked, and install the

amplifier, either on the carpet or

directly to the chassis.

Drill a 2.5 mm (1/8 in.)

diameter hole

Tapping-screws

× 18 mm)

Floor mat

or chassis

Specifications

Power source .............................................................................................................. 14.4 V DC (10.8 -- 15.1 V allowable)

Grounding system ............................................................................................................................................ Negative type

Current consumption ........................................................................................................ 31.0 A (at continuous power, 4

)

Average current drawn* ............................................................................................................ 4.4 A (4

for one channel)

7.3 A (2

for one channel)

Fuse ............................................................................................................................................................................ 30 A

× 2

Dimensions ........................................................................................................................ 268 (W)

× 52 (H) × 250 (D) mm

[10-1/2 (W)

× 2 (H) × 9-7/8 (D) in.]

Weight ........................................................................................................ 2.9 kg (6.4 lbs) (Leads for wiring not included)

Maximum power output ............................................................................................ 600 W

× 1 (4 ) / 1,000 W × 1 (2 )

Continuous power output ................................................................ 300 W

× 1 (at 14.4 V, 4 , 20 -- 240 Hz, 0.4% THD)

500 W

× 1 (at 14.4 V, 2 , 20 -- 240 Hz, 0.8% THD)

Load impedance ............................................................................................................................ 4

(1 -- 8 allowable)

Frequency response ................................................................................................................ 5 -- 240 Hz (+0.5 dB, 3 dB)

Distortion ............................................................................................................................................ 0.03% (10 W, 120 Hz)

Low pass filter .................................................................................................................... Cut off frequency: 40 -- 240 Hz

Cut off slope: 24 dB/oct

Bass level control ............................................................................................................................................ 22 -- +12 dB

Maximum input level/impedance ............................................................................ RCA: 6.5 V/22 k

(125 mV -- 6.5 V)

Note:

· Specifications and the design are subject to possible modification without notice

due to improvements.

*Average current drawn

· The average current drawn is nearly the maximum current drawn by this unit

when an audio signal is input. Use this value when working out total current

drawn by multiple power amplifiers.

Cher Client:

La sélection d'un équipement audio de qualité comme l'unité que vous venez d'acheter n'est

que le début de votre plaisir musical. Maintenant, il est temps de penser à la manière de profiter au

maximum des plaisirs que vous offre votre équipement. Ce fabricant et le Groupe "Consumer

Electronics Group" de l'Association des Industries Electroniques veut que vous profitiez au maxi-

mum de votre équipement en l'utilisation à un niveau sûr. Un niveau qui permet au son d'être fort

et clair, sans beuglement ennuyant ou distorsion -- et, ce qui est plus important, sans affecter votre

ouïe sensible.

Le son peut être décevant. Avec le temps, le "niveau de confort" de votre ouïe s'adapte aux

volumes sonores plus élevés. Ainsi, les sons "normaux" peuvent en fait être forts et affecter votre

ouïe. Protégez-vous contre cela en réglant votre équipement à un niveau sûr AVANT l'adaptation

de votre ouïe.

Pour établir un niveau sûr:

Démarrer votre commande de volume à un réglage bas.

Augmentez lentement le son jusqu'à ce que vous l'entendiez confortablement et clairement,

sans distorsion.

Lorsque vous avez établi un niveau sonore confortable:

Réglez le cadran et laissez-le tel quel.

En prenant une minute pour faire cela, vous pourrez éviter des dommages ou des pertes de sen-

sibilités d'écoute dans le futur. Après tout, nous voulons que vous écoutiez pendant toute votre vie.

Nous voulons que vous écoutiez pendant toute votre vie

Utilisé avec sagesse, votre nouvel équipement sonore sera une source de plaisir pendant toute

votre vie. Comme les dommages de l'ouïe provenant d'un bruit fort ne sont souvent détectables

que lorsqu'il est trop tard, ce fabricant et le Groupe "Consumer Electronics Group" de

l'Association des Industries Electroniques vous recommandent d'éviter toute exposition prolongée

à un bruit excessif. Cette liste de niveaux sonores est incluse pour votre protection.

Niveau de

Décibels

Exemple

Bibliothèque tranquille, chuchotement

Salon, réfrigérateur, chambre à distance de la circulation

Circulation légère, conversation normale, bureau tranquille

Climatiseur à 20 pieds, machine à coudre

Aspirateur, sèche-cheveux, restaurant bruyant

Circulation moyenne en ville, évacuateurs de déchets, réveils à deux pieds.

LES BRUITS SUIVANTS PEUVENT ETRE DANGEREUX DANS LE CAS D'UNE EXPOSI-

TION CONSTANTE

Métro, motocyclette, circulation de camion, tondeuse à gazon

100

Collecteurs de poubelle, scie à chaîne, perceuse pneumatique

120

Concert de groupe rock devant les haut-parleurs, coup de tonnerre

140

Coup de pistolet, avion à réaction

180

Aire de lancement d'une fusée

Ces informations ont été gracieusement fournies par la Fondation de la Recherche pour les Sourds

Nous vous remercions d'avoir porté votre

choix sur un appareil PIONEER. Il a été

conçu et fabriqué pour vous apporter de

nombreuses années de satisfaction.

En raison des problèmes posés par

l'installation de cet appareil, Pioneer vous

conseille de consulter un professionnel.

Avant d'utiliser l'appareil, prenez

connaissance de ce mode d'emploi et tout

spécialement des AVERTISSEMENTS.

Pour toute question concernant cet

appareil, veuillez vous adresser au

revendeur ou à l'installateur.

Enregistrement du produit

Rendez-nous visite sur le site suivant:

1 Enregistrez votre produit. Nous conserverons sur

fichier les détails de votre achat pour vous perme-

ttre de vous reporter à ces informations en cas de

déclaration de sinistre à votre assurance pour perte

ou vol.

2 Recevez les mises à jour sur les derniers produits

et les plus récentes technologies.

3 Téléchargez les manuels de l'utilisateur, comman-

dez les catalogues des produits, recherchez de

nouveaux produits, et bien plus.

Quelques mots concernant cet

appareil

Cet appareil est un amplificateur de classe

D pour haut-parleur d'extrême grave. Si

les deux canaux, L (gauche) et R (droit),

sont connectés à l'entrée cinch (RCA) de

cet appareil, la sortie est mixée parce que

cet appareil est un amplificateur monaural.

Avant d'utiliser cet appareil

Service après-vente pour un

produit Pioneer

Pour toute question, et en particulier pour toute

question relative au service après-vente (y compris

celles qui relèvent de la garantie), veuillez vous

adresser au revendeur ou au distributeur auprès de

qui vous avez acquis ce produit. Dans l'hypothèse

où vous ne pourriez pas être renseigné comme

vous le désirez, consultez l'une des sociétés

mentionnées ci-dessous.

N'expédiez pas le produit à l'une de ces sociétés,

quelle qu'en soit la raison, avant d'y avoir été

expressément invité.

7 Etats-Unis

Pioneer Electronics (USA) Inc.

CUSTOMER SUPPORT DIVISION

P.O. Box 1760

Long Beach, CA 90801-1760

800-421-1404

7 Canada

Pioneer électroniques du Canada, Inc.

Département de service aux consomma-

teurs

300 Allstate Parkway

Markham, Ontario L3R OP2

(905) 479-4411

1-877-283-5901

Pour toute question concernant la garantie,

veuillez consulter le document Garantie Limitée

qui accompagne le produit.

AVERTISSEMENT

· Utilisez le faisceau de câbles de liaison à la

batterie (un câble rouge et un câble de masse) qui

est vendu séparément [RD-223]. Reliez le câble

rouge à la borne positive (+) de la batterie et le

câble de masse à la carrosserie du véhicule.

· Ne touchez pas l'amplificateur quand vous avez

les mains mouillées, faute de quoi vous risquez de

ressentir une secousse électrique. Pareillement, ne

touchez pas l'amplificateur s'il est mouillé.

· Pour votre sécurité et celles des autres usagers de

la route, maintenez le niveau d'écoute à une

valeur telle que les bruits de la circulation

demeurent nettement perceptibles.

· Si le fusible monté sur le câble de liaison à la

batterie, câble qui est vendu séparément, a grillé

ou bien s'il en est ainsi de celui de l'amplificateur,

vérifiez soigneusement toutes les connexions

d'alimentation et du haut-parleur d'extrême grave.

Recherchez la cause de l'anomalie puis corrigez-

la; enfin, remplacez le fusible grillé par un fusible

de même taille et de même calibre.

· Pour éviter d'endommager l'amplificateur et du

haut-parleur d'extrême grave, le circuit de

protection coupe l'alimentation de l'amplificateur

(les sons ne sont plus émis) dès que survient une

situation anormale. Dans ce cas, mettez

l'ensemble des appareils hors tension et contrôlez

les liaisons entre l'amplificateur et du haut-parleur

d'extrême grave. Le cas échéant, recherchez la

cause de l'anomalie et corrigez-la.

· Consultez le revendeur si vous n'êtes pas en

mesure de résoudre le problème qui se pose à

vous.

· Pour éviter toute secousse électrique et tout risque

de court-circuit au cours des opérations de

raccordement et d'installation, n'oubliez pas de

débrancher le câble relié au pôle négatif de la

batterie () avant d'effectuer quelque opération

que ce soit.

· Avant d'effectuer un perçage requis par

l'installation de l'amplificateur, assurez-vous que

vous pouvez le faire sans danger pour les câbles,

canalisations, flexibles, etc., qui sont placés

derrière le panneau que vous devez percer.

Schéma de raccordement

Réglage de l'appareil

Commande du niveau des graves

Si le niveau d'écoute est faible même

lorsque la commande de l'autoradio est

sur la position correspondant au maxi-

mum, tournez la commande du niveau

des graves, placée le devant de l'amplifi-

cateur, dans le sens des aiguilles d'une

montre. Inversement, si vous constatez

de la distorsion lorsque vous augmentez

le niveau de sortie de l'autoradio,

tournez cette commande dans le sens

contraire des aiguilles d'une montre.

· Choisissez la position NORMAL si l'autora-

dio stéréo est équipé de prises Cinch (RCA)

(niveau de sortie standard à 500 mV). Si cet

appareil est utilisé conjointement avec un

autoradio stéréo Pioneer pourvu de prises

Cinch (RCA) sur lesquelles peuvent se trou-

ver une tension de sortie de 4 V ou plus,

réglez le niveau en fonction du niveau de

sortie de l'autoradio.

· Quand vous souhaitez accentuer les graves,

tournez la commande du niveau des graves

dans le sens des aiguilles d'une montre.

Témoin d'alimentation

Ce témoin s'éclaire lorsque l'amplifica-

teur est sous tension.

Raccordement de l'appareil

AVERTISSEMENTS

· Pour éviter tout risque de court-circuit ou

d'endommager cet appareil, débranchez le câble

relié à la borne négative () de la batterie, au

niveau de cette borne.

· Fixez les câbles au moyen de colliers ou du ruban

adhésif. Lorsque l'isolant du câble peut être

endommagé par une pièce métallique, assurez sa

protection en le gainant de ruban adhésif.

· Faites cheminer les câbles en évitant les zones

chaudes telles que les bouches du chauffage. La

chaleur peut endommager l'isolant et il peut en

résulter un court-circuit si l'âme du câble vient en

contact avec la carrosserie.

· Assurez-vous que les câbles ne gênent en rien la

manoeuvre des organes mobiles tels que rails de

siège mais aussi levier de frein de stationnement,

pédale de frein, etc.

· Veillez à ce qu'aucun câble ne soit en court-

circuit, faute de quoi le circuit de protection

pourrait être dans l'incapacité de remplir son

office.

· N'alimentez pas un appareil par un piquage sur le

câble qui alimente un autre appareil. Ce câble n'a

peut-être pas la section suffisante pour supporter

sans danger l'intensité consommée par les deux

appareils.

Fusible (30 A)

Passe-câble

caoutchouté

Câble rouge de liaison à la batterie [RD-223]

(vendu séparément)

Après avoir effectué tous les autres raccordements de l'am-

plificateur, reliez ce câble à la borne positive (+) de la batterie.

Câble de masse (noir) [RD-223] (vendu séparément)

Reliez ce câble à la carrosserie du véhicule.

Fusible (30 A)

× 2

Prises Cinch

(RCA) de sortie

de l'autoradio

Câbles de liaison munis de prises

Cinch (RCA) (Vendus séparément).

Borne des haut-parleur

Reportez-vous à la section

"Connexion des câbles des

haut-parleurs".

Câble de commande à distance d'alimentation (vendu séparément)

Reliez la fiche mâle de ce câble à la borne de commande à distance

de l'autoradio (SYSTEM REMOTE CONTROL). La fiche femelle

doit être reliée à la prise de commande de l'antenne motorisée. Si

l'autoradio ne possède par de prise pour commande à distance de la

mise sous tension, reliez la fiche mâle à une borne d'alimentation

en passant par le contacteur d'allumage.

Fusible (30 A)

Sortie extérieure

(sortie de haut-parleur

d'extrême grave)

Prises d'entrée Cinch (RCA)

Pour éviter toute anomalie

· Ne reliez pas à la masse le câble () d'un

haut-parleur; ne reliez pas ensemble plusieurs

câbles négatifs de haut-parleurs.

· Cet appareil est conçu pour les véhicules

alimentés par une batterie 12 V dont le pôle

négatif est à la masse. Avant d'installer cet

appareil, contrôlez la tension de la batterie.

· Si vous conservez l'autoradio en fonctionnement

alors que le moteur est arrêté ou tourne au ralenti,

la batterie peut être déchargée au bout d'un

certain temps. Pour éviter cela, mettez l'autoradio

hors tension.

· Si le câble de commande à distance de l'amplifi-

cateur est relié à la borne d'alimentation par l'in-

termédiaire du contacteur d'allumage (12 V CC),

l'amplificateur sera sous tension dès que vous

mettrez le contact, et cela quelle que soit la situa-

tion de l'autoradio. En conséquence, la batterie

peut être rapidement déchargée si le moteur ne

tourne pas, ou tourne au ralenti.

· Connectez un haut-parleur d'extrême grave

d'entrée nominale de 380 W ou supérieur et une

impédance comprise entre 1 et 8 ohms, à

l'amplificateur. Si l'entrée nominale et

l'impédance sont au-dessus de ces plages, le haut-

parleur d'extrême grave risque de prendre feu,

d'émettre de la fumée ou d'être endommagé.

· Installez le câble de liaison à la batterie, vendu

séparément, et faites-le cheminer aussi loin que

possible des câbles de liaison aux haut-parleurs.

Installez le câble de liaison à la batterie, vendu

séparément, le câble de masse, les câbles de

liaison aux haut-parleurs et l'amplificateur aussi

loin que possible de l'antenne, du câble d'antenne

et du syntoniseur.

· Les câbles de cet appareil et ceux d'autres

appareils peuvent fort bien ne pas être de la

même couleur bien que remplissant la même

fonction. Pour relier cet appareil à un autre

appareil, utilisez le manuel d'installation de cha-

cun et effectuez les raccordements en ne tenant

compte que de la fonction de chaque câble.

Commande de la fréquence

de coupure

La fréquence de coupure peut être

choisie entre 40 et 240 Hz.
