background image
Antenna Splitter 1:4
ASP 2
Bedienungsanleitung
3
background image
Antenna Splitter 1:4
ASP 2
Bedienungsanleitung
3
background image
4
Verwendungszweck
Der passive Antenna Splitter ASP 2 ist für den Aufbau einer
Antennenverteilung in einer Mehrkanalanlage konzipiert.
Dabei werden bis zu vier Diversity-Empfänger von zwei
Antennen mit einem Funksignal versorgt. Das Gerät kann
gleichzeitig zur Stromversorgung von vier Empfängern und
zwei Antennenboostern mit nur einem Netzteil eingesetzt
werden. Durch die Kombination von zwei Antennen-Splittern
ASP 2 kann eine 8-Kanal-Anlage mit zwei Antennen betrieben
werden.
Mit Hilfe eines 19"-Rackmontagesets GA 2 können Sie zwei
Antenna Splitter oder einen Antenna Splitter und einen stati-
onären
Empfänger
(z. B.
EM 100 G2,
EM 300 G2
oder
EM 500 G2) in ein 19"-Rack montieren.
Einsatzbereiche:
! HF-Anlagen mittlerer Größe (stationär oder mobil)
! Festinstallationen in kleinen Kongress- und Veranstaltungs-
zentren
Lieferumfang
! 1 Antenna Splitter ASP 2
! 1 Satz Gerätefüße
! 1 Bedienungsanleitung
background image
5
Sicherheitshinweise
Vorsicht!
Öffnen Sie niemals das Gerät! Für eigenmächtig geöffnete
Geräte erlischt die Gewährleistung!
Achtung!
Stellen Sie sicher, dass die Luft durch die Lüftungs-Öffnungen
am Gerät frei zirkulieren kann. Stellen Sie das Gerät fern von
Heizungen und Heizstrahlern auf!
Vorsicht!
Stellen Sie den Antennen-Splitter auf eine ebene Fläche oder
montieren Sie ihn in einem Rack! Verlegen Sie Kabel stets so,
dass niemand darüber stolpern kann!
Gefahr!
Halten Sie Flüssigkeiten und elektrisch leitfähige Kleinteile
vom Gerät fern! Zum Reinigen wischen Sie das Gerät hin und
wieder mit einem leicht feuchten Tuch ab. Verwenden Sie bitte
auf keinen Fall Löse- oder Reinigungsmittel!
background image
6

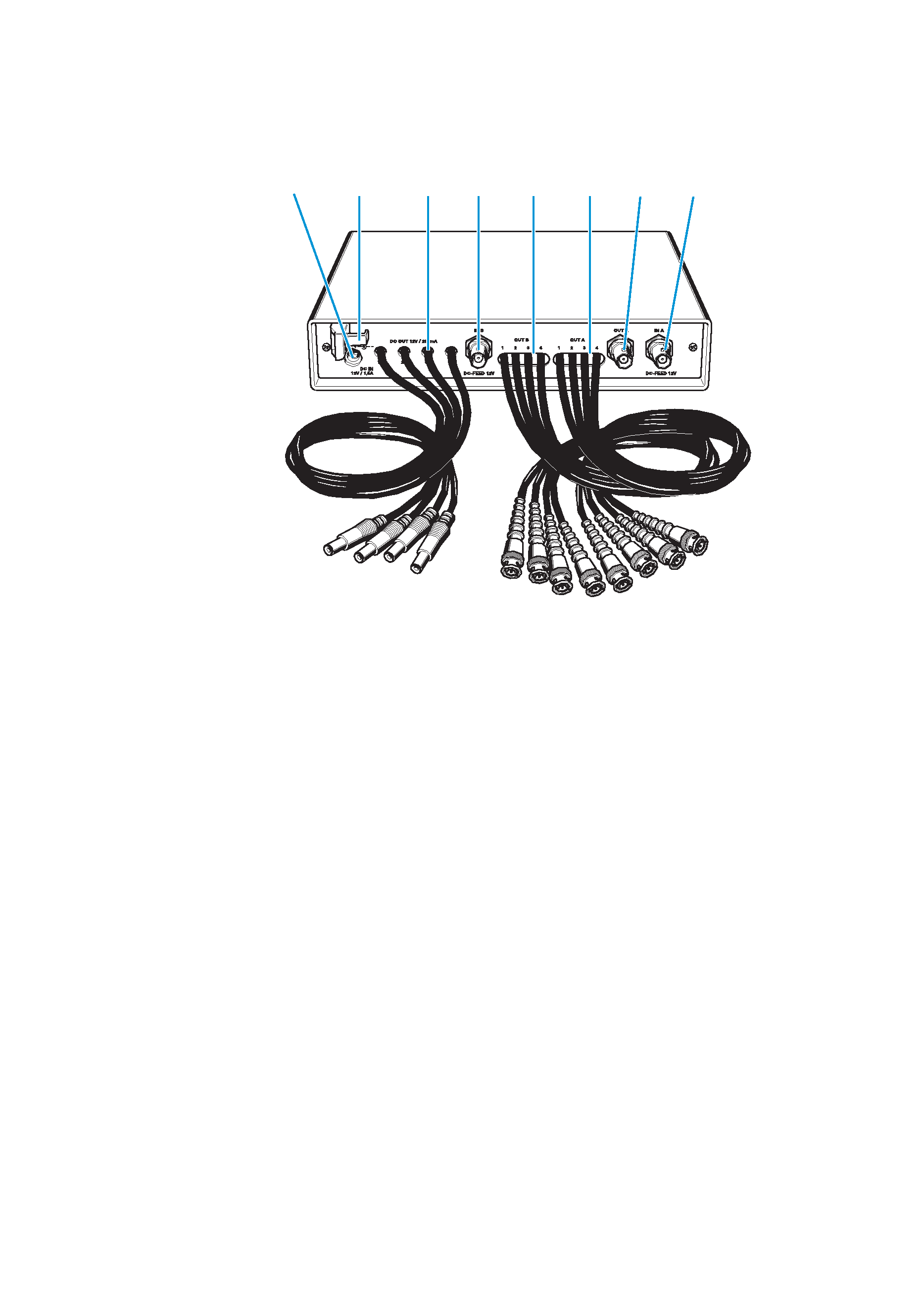

Bedienelemente
³ Buchse für Anschluss des Netzteils (DC IN)
· Zugentlastung für das Anschlusskabel des Netzteils
» Vier DC-Ausgänge (DC OUT) zur Stromversorgung von
bis zu vier Empfängern
¿ BNC-Buchse für den Antenneneingang des Diversity-
Zweigs B (IN B, DC-FEED 12 V)
´ Vier HF-Ausgänge des Diversity-Zweigs B (OUT B)
² Vier HF-Ausgänge des Diversity-Zweigs A (OUT A)
HF-Ausgang zur Erweiterung mit einem weiteren
Antennen-Splitter ASP 2 (Diversity-Zweig A)
º BNC-Buchse für den Antenneneingang des Diversity-
Zweigs A (IN A, DC-FEED 12 V)
·
» ¿
´
²
º
background image
7
Inbetriebnahme
Das folgende Anschluss-Schema zeigt die Versorgung einer
Vier-Kanal-Diversity-Anlage durch zwei Antennen.
Gerät aufstellen
Das Gerät ist als Tischgerät oder für die Rackmontage vorge-
sehen.
Für die Rackmontage benutzen Sie das 19"-Rackmontage-
set GA 2 (optionales Zubehör).
Für den Einsatz als Tischgerät kleben Sie die Gerätefüße
unter das Gerät.
Hinweis
Möbeloberflächen sind mit Lacken, Polituren oder Kunst-
stoffen behandelt, die bei Kontakt mit anderen Kunststof-
fen Flecken hervorrufen können. Wir können daher trotz
sorgfältiger Prüfung der von uns eingesetzten Kunststoffe
Verfärbungen nicht ausschließen.
