3

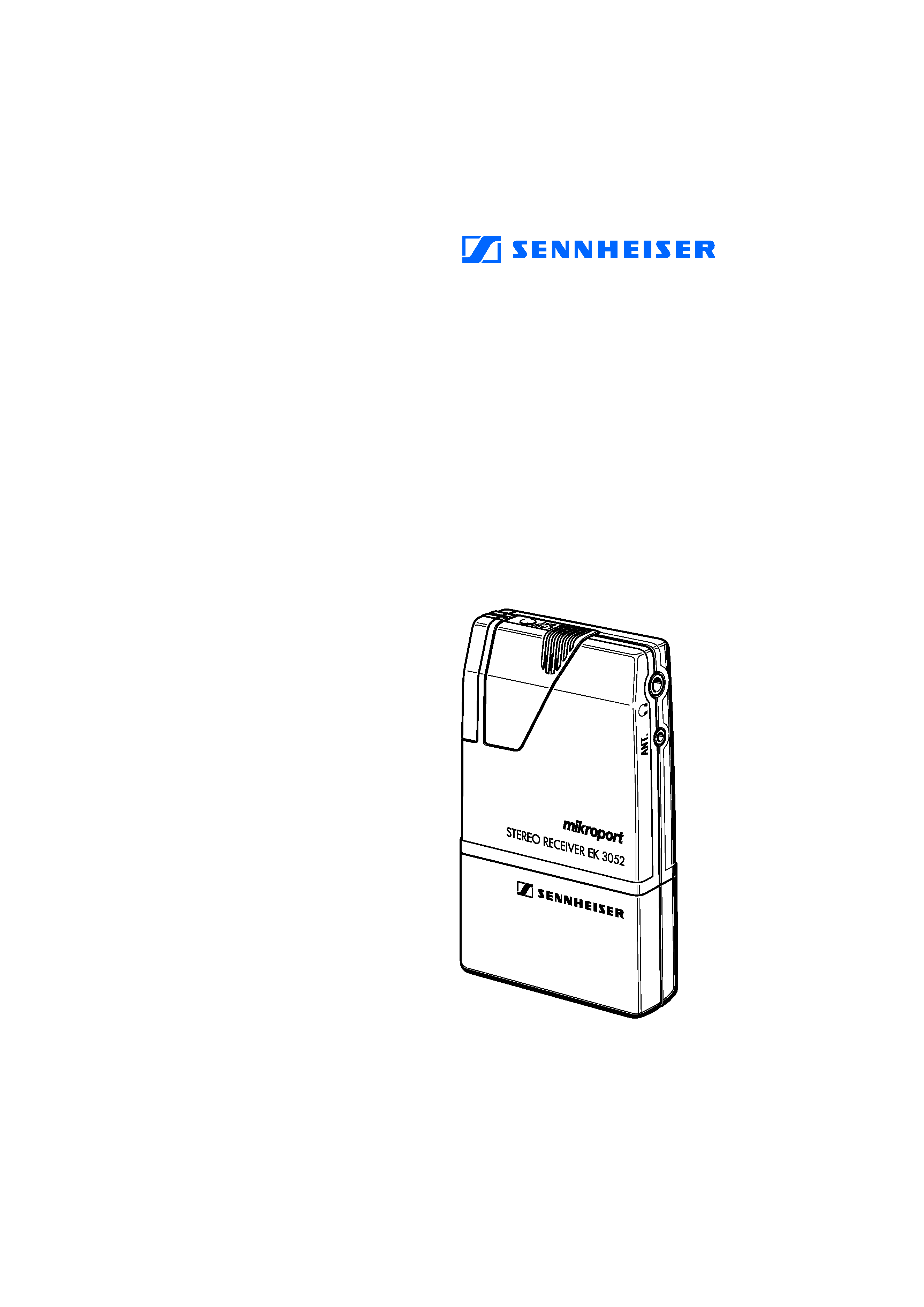

EK 3052-U
GEBRAUCHSANLEITUNG Stereo Monitor-Empfänger
EK 3052, BDA 4/98
20.11.2003, 9:23 Uhr
3
background image
3
EK 3052-U
GEBRAUCHSANLEITUNG Stereo Monitor-Empfänger
EK 3052, BDA 4/98
20.11.2003, 9:23 Uhr
3
background image
2
Gebrauchsanleitung ............................................................................................................ 3
Instructions for use ........................................................................................................... 15
Notice d`emploi ................................................................................................................ 27
Istruzioni per l`uso ............................................................................................................39
Instrucciones para el uso .................................................................................................. 51
Gebruiksaanwijzing .......................................................................................................... 63
EK 3052, BDA 4/98
20.11.2003, 9:23 Uhr
2
background image
4
Sie haben die richtige Wahl getroffen!
Dieses Sennheiser-Produkt wird Sie lange Jahre durch Zuverlässigkeit, Wirtschaftlich-
keit und einfache Bedienung überzeugen. Dafür garantiert Sennheiser mit seinem guten
Namen und seiner in mehr als 50 Jahren erworbenen Kompetenz als Hersteller hoch-
wertiger elektroakustischer Produkte ,,Made in Germany".
Nehmen Sie sich nun ein paar Minuten Zeit, um diese Anleitung zu lesen. Wir möchten,
daß Sie einfach und schnell in den Genuß dieser Technik kommen.
Kap.
Bedienung des Empfängers EK 3052-U ...................................................... Seite
1
Kurzbeschreibung, besondere Merkmale ................................................ 5
2
Passender Sender ....................................................................................... 5
3
Rauschunterdrückung durch HiDyn stage ............................................... 6
4
Anschlüsse und Bedienelemente .............................................................. 7
5
Batterie oder Akkubetrieb ........................................................................ 8
6
Batterien einsetzen ..................................................................................... 9
7
Einschalten ................................................................................................. 9
8
Auswahl des Empfangskanales ................................................................. 9
9
Lautstärke einstellen ............................................................................... 10
10
Balance einstellen .................................................................................... 10
11
Rauschsperre einstellen ........................................................................... 10
12
Begrenzer / Limiter einschalten .............................................................. 10
13
Kopfhörer anschließen ............................................................................ 11
14
Antenne einstecken ................................................................................. 11
15
Betriebs- und Batterieanzeige ................................................................. 11
16
Befestigung an der Kleidung .................................................................. 11
17
Vorsicht! Hohe Lautstärke! .................................................................... 12
18
Zubehör und Erstzteile ........................................................................... 13
19
Technische Daten .................................................................................... 13
EK 3052, BDA 4/98
20.11.2003, 9:23 Uhr
4
background image
5
1
Kurzbeschreibung
Auf der Bühne beim Live-Auftritt oder am festen Spielort wird über dieses Monitor-
system dem Musiker direkt sein Musiksignal zugeführt. Ohne störende Kabel oder
Monitorboxen wird so die präzise Klangabstimmung möglich. Darüber hinaus ist es
aber auch für die Übermittlung von Kommandos in anderen Einsatzgebieten anwend-
bar.
Durch das Sennheiser-Rauschunterdrückungsverfahren HiDyn stage verfügt diese
Übertragungsanlage über eine hohe Aussteuerbarkeit.
Empfänger EK 3052-U
Stereo-Empfänger zum unauffälligen Empfang von Monitorsignalen bei voller Bewe-
gungsfreiheit auf der Bühne. Das Tonsignal wird direkt über leistungsstarke InEar-Hö-
rer (Zubehör) an den Musiker gegeben. 16 schaltbare UHF-Empfangsfrequenzen bieten
hohe Flexibilität und Anpassungsfähigkeit und ermöglichen eine sichere Übertragung.
Besondere Merkmale
kleiner und robuster Stereo-Taschenempfänger
16 schaltbare Empfangsfrequenzen, PLL-gesteuert, programmierbar
90 dB Rauschunterdrückung durch HiDyn stage
einfache und komfortable Bedienung
Betriebsanzeige und ,,LowBattery"-Anzeige über LED
mit Gürtelclip
2
Passender Sender: SR 3054-U / SR 3056-U
Zum Taschenempfänger passend liefert Sennheiser einen Stereo-Monitorsender. Emp-
fänger und Sender zusammen bilden das Sennheiser-Earmonitorsystem. In dieser Anlei-
tung wird auf dieses System mehrfach Bezug genommen.
Der SR 3054-U ist ein Stereo-Sender mit 16 vorprogrammierten UHF-Sendefrequenzen,
im SR 3056-U sind zwei Stereo-Sender in einem Gehäuse untergebracht. Die Sender
sind äußerst robust und einfach zu bedienen, sind die idealen Partner für die große
Bühnenshow und Tour.
Stereo/Mono-Umschaltung
16 vorprogrammierte Sendefrequenzen je Sender, PLL-gesteuert
Schaltbandbreite maximal 24 MHz je Sender (3 Fernsehkanäle)
90 dB Rauschunterdrückung durch HiDyn stage
übersichtliche LCD-Anzeige für Frequenz, HF-Ausgangsleistung und Hub
robustes 19"-Gehäuse mit eingebautem Netzteil, Rack-Einbausatz
im Lieferumfang
voll mehrkanaltauglich
EK 3052, BDA 4/98
20.11.2003, 9:23 Uhr
5
background image
6
HiDyn
stage
HiDyn
stage
3
Rauschunterdrückung durch HiDyn stage
Dieses Gerät ist mit dem Sennheiser-Rauschunterdrückungssystem HiDyn stage aus-
gerüstet. HiDyn stage ist eine speziell dem Einsatz auf der Bühne angepaßte Variante
von HiDyn plus, das für den Einsatz in der hochwertigen drahtlosen Studiotechnik ent-
wickelt wurde.
HiDyn
stage reduziert Störungen aus dem Funkfeld. Es erhöht den Rauschspannungs-
abstand bei der drahtlosen Tonübertragung auf mehr als 90 dB.

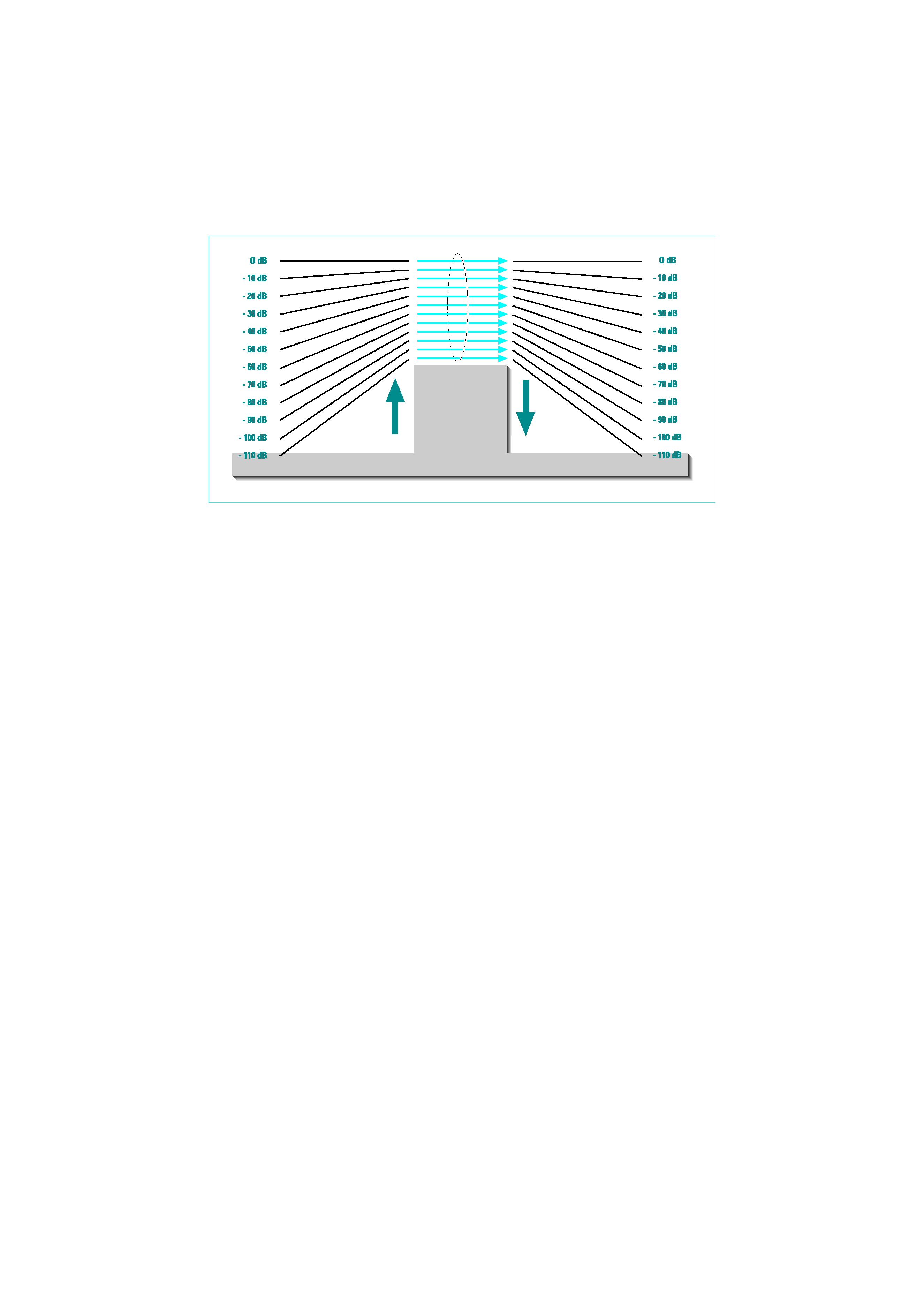

HiDyn
stage ist ein Breitband-Kompanderverfahren, das die NF-Pegel auf der Sender-
seite im Verhältnis 2:1 (auf dB bezogen) komprimiert und auf der Empfängerseite exakt
spiegelbildlich wieder expandiert. Die Optimierung des Übertragungsverhaltens und
die unterstützende Wirkung des Regelverstärkers im Sender vermindern Aussteuerungs-
probleme ganz wesentlich.
Hinweis
Nur Sender, die ebenfalls mit HiDyn stage ausgestattet sind, arbeiten ein-
wandfrei mit dem Empfänger EK 3052-U zusammen. Ist das nicht der
Fall, ist die Dynamik drastisch verringert, die Übertragung klingt spitz
und höhenbetont.
HiDyn
stage ist am Empfänger EK 3052-U nicht abschaltbar!
EK 3052, BDA 4/98
20.11.2003, 9:23 Uhr
6
