1
Kurzbeschreibung
Über dieses Monitorsystem wird dem Musiker auf der Bühne sein
individuelles Monitorsignal zugeführt. Dieses geschieht ohne störende
Kabel oder Monitorboxen. Darüber hinaus ist es auch für die Über-
mittlung von Kommandosignalen anwendbar.
Durch das Sennheiser-Rauschunterdrückungsverfahren HiDyn stage
verfügt diese Übertragungsanlage über eine hohe Audio-Dynamik.

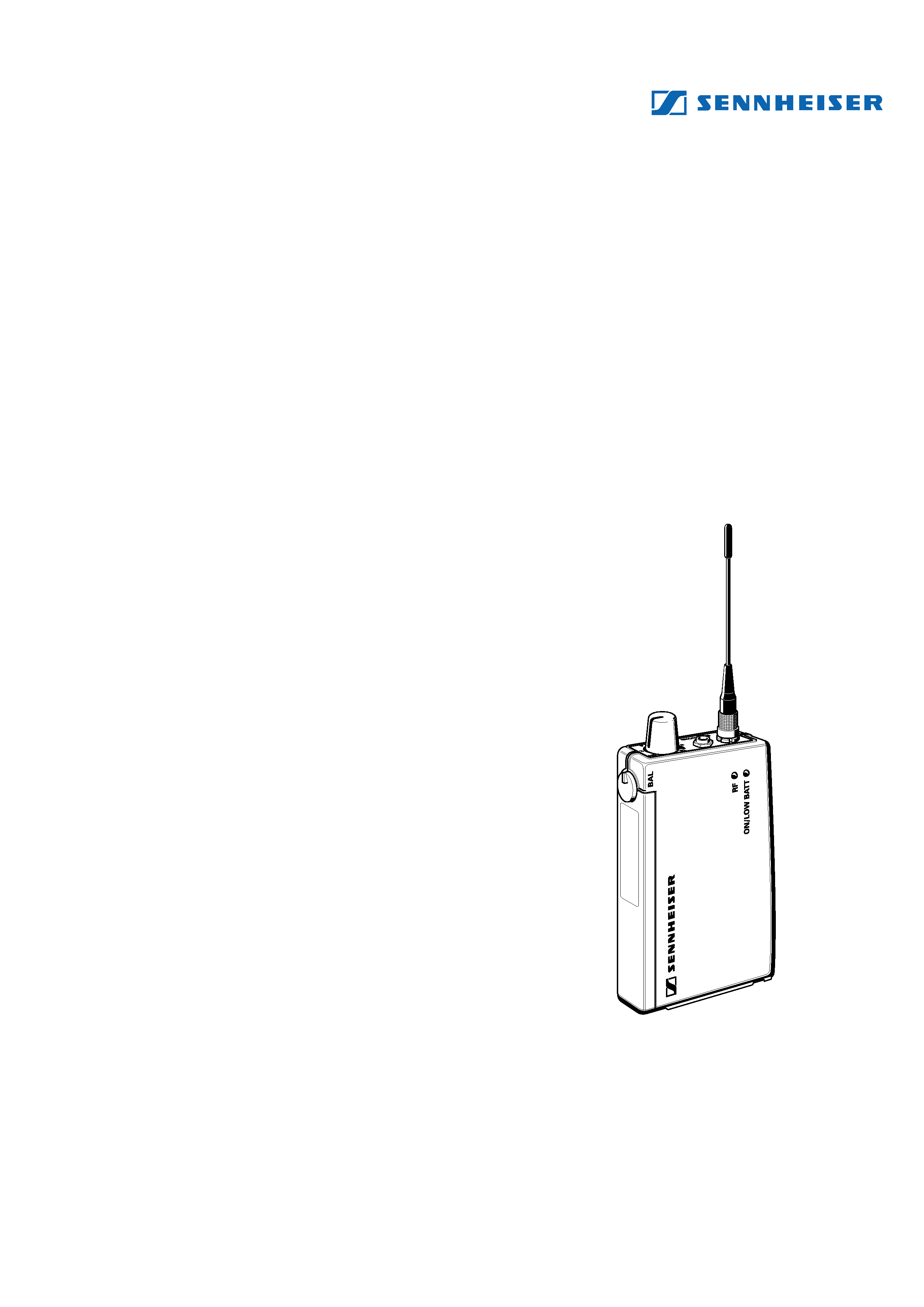

Empfänger EK 3053-U
Der Stereo-Empfänger dient zum unauffälligen Empfang von Monitor-
signalen bei voller Bewegungsfreiheit auf der Bühne. Das Tonsignal
wird direkt über leistungsstarke InEar-Hörer (siehe Kapitel Zubehör)
an den Musiker übertragen. 16 schaltbare UHF-Empfangsfrequenzen
bieten hohe Flexibilität und ermöglichen eine sichere Übertragung.
Besondere Merkmale
kleiner und robuster Stereo-Taschenempfänger mit Gürtelclip
16
schaltbare
Empfangsfrequenzen,
P LL-gesteuert,
vorprogrammiert
Rauschunterdrückung durch HiDyn stage
einfache und komfortable Bedienung
HF-Signal-, Betriebs- und ,,LowBattery"-Anzeige über LED
FOCUS-Funktion für individuellen Audiomix
2
Passende Sender: SR 3054-U / SR 3056-U
Zum Taschenempfänger passend liefert Sennheiser einen Stereo-
Monitorsender. Empfänger und Sender zusammen bilden das Senn-
heiser-Earmonitorsystem. In dieser Anleitung wird auf dieses System
mehrfach Bezug genommen.
Der SR 3054-U ist ein Stereo-Sender mit 16 vorprogrammierten UHF-
Sendefrequenzen, im SR 3056-U sind zwei Stereo-Sender in einem
Gehäuse untergebracht. Die Sender sind äußerst robust und einfach
zu bedienen und daher ideal geeignet für die große Bühnenshow und
Tour.
Stereo/Mono-Umschaltung
16 vorprogrammierte Sendefrequenzen je Sender, PLL-gesteuert
Schaltbandbreite maximal 24 MHz je Sender (3 Fernsehkanäle)
Rauschunterdrückung durch HiDyn stage
übersichtliche LCD-Anzeige für Frequenz, HF-Ausgangsleistung
und Hub
robustes 19"-Gehäuse mit eingebautem Netzteil, Rack-Einbausatz
im Lieferumfang
voll mehrkanaltauglich
Sie haben die richtige Wahl getroffen!
Dieses Sennheiser-Produkt wird Sie lange Jahre durch Zuverlässigkeit,
Wirtschaftlichkeit und einfache Bedienung überzeugen. Dafür garan-
tiert Sennheiser mit seinem guten Namen und seiner in mehr als 50
Jahren erworbenen Kompetenz als Hersteller hochwertiger elektroaku-
stischer Produkte ,,Made in Germany".
Nehmen Sie sich nun ein paar Minuten Zeit, um diese Anleitung zu
lesen. Wir möchten, daß Sie einfach und schnell in den Genuß dieser
Technik kommen.
Kap.
Bedienung des Empfängers EK 3053-U
Seite
1
Kurzbeschreibung
5
2
Passende Sender SR 3054-U / SR 3056-U
5
3
Rauschunterdrückung durch HiDyn stage
6
4
Anschlüsse und Bedienelemente
7
5
Batterie- oder Akkubetrieb
8
6
Batterien einsetzen / wechseln
8
7
Antenne
9
8
Hörer anschließen
9
9
Empfangskanal auswählen
9
10
Einschalten
9
11
Lautstärke einstellen
10
12
Stereo-/FOCUS-Umschaltung
10
13
Balance einstellen
10
14
Lautstärkebegrenzer / Limiter einschalten
10
15
Rauschsperrenschwelle einstellen
11
16
Signal- und Batterieanzeige
11
17
Befestigung an der Kleidung
11
18
Vorsicht! Hohe Lautstärke!
12
19
Zubehör
13
20
Technische Daten
13
